FLI-805FC/805EC Виброметр Fluke 805FC (Fluke Connect) с измерительным щупом Fluke 805EC
- Производитель: Fluke Networks
- Код товара: FLI-805FC/805EC
- Наличие: Под заказ
228131р.
Основные функции Fluke 805 FC
С помощью виброметра Fluke 805 FC можно проверять работу следующих видов оборудования:
- Чиллеры (охлаждение)
- Вентиляторы
- Приводы башен охлаждения
- Центробежные насосы
- Насосы прямого вытеснения
- Воздушные компрессоры
- Воздуходувки
- Типичные редукторы (с подшипниками качения)
- Оборудование станков (моторы, редукторы, шпиндели и т. п.)
Что такое Crest Factor+?
Сrest Factor+ — это новый проприетарный алгоритм (и технология) оценки состояния подшипников, позволяющий получать более точные и последовательные результаты. Первоначальный алгоритм Crest Factor (амплитудный фактор) используется специалистами по вибрации для определения дефектов подшипников. Это отношение пикового значения к среднеквадратичному значению сигнала вибрации в течение интервала времени.
Ключевым недостатком первоначального способа вычисления Crest Factor является то, что его значение не возрастает линейно по мере ухудшения состояния подшипников, что затрудняет оценку серьезности механических дефектов. Crest Factor может снижаться при катастрофическом состоянии подшипников из-за больших среднеквадратичных значений.
Чтобы преодолеть это ограничение, компания Fluke использует проприетарный алгоритм Crest Factor+ (Crest Factor +, CF+). Значения CF+ лежат в диапазоне от 1 до 16. По мере ухудшения состояния подшипника значение CF+ увеличивается, что помогает без труда определить степень серьезности проблемы. Для упрощения диагностики компания Fluke также снабдила прибор четырехуровневой шкалой критичности, которая определяет состояние подшипников как «Хорошее», «Удовлетворительное», «Неудовлетворительное» или «Недопустимое».
Экспорт и анализ трендов при помощи виброметра Fluke 805 FC
Лучшим способом отслеживать состояние машины является наблюдение трендов или занесение в электронную таблицу результатов повторных измерений вибраций. При помощи 805 можно:
- Экспортировать результаты в Excel через USB-соединение
- Анализировать тренды показаний при помощи встроенных шаблонов Microsoft® Excel и графиков
- Сравнивать показания общего уровня вибрации со стандартами ISO (10816-1, 10816-3, 10816-7)
Технические характеристики Fluke 805 FC
Виброметр | |
Диапазон низких частот (итоговые измерения) | 10 Гц - 1000 Гц |
Диапазон высоких частот (измерение CF+) | 4 000 Гц - 20 000 Гц |
Уровни критичности | хорошее, удовлетворительное, неудовлетворительное, недопустимое |
Предел по вибрации |
|
Аналого-цифровой преобразователь | 16-разрядный |
Отношение сигнал/шум | 80 дБ |
Частота дискретизации:
|
|
Резервное питание часов реального времени | миниатюрный элемент питания |
Датчик | |
Чувствительность | 100 мВ/g ± 10 % |
Диапазон измерений | 0,01-50 g |
Диапазон низких частот (итоговые измерения) | 10 Гц - 1000 Гц |
Диапазон высоких частот | 4 000 Гц - 20 000 Гц |
Разрешение | 0,01 g |
Точность | при 100 Гц ± 5 % измеренного значения |
Единицы измерения амплитуд | |
Ускорение | g, м/с² |
Скорость потока воздуха | дюймов/с, мм/с |
Смещение | миллидюймы, миллиметры |
Инфракрасный термометр (измерение температуры) | |
Диапазон | от -20 °C до 200 °C (от -4 °F до 392 °F) |
Точность | ±2 °C (4 °F) |
Фокусное расстояние | ~3,8 см (1,5"), фиксированное |
Внешний датчик Примечание: Компания Fluke поддерживает использование внешних датчиков, но не предоставляет их | |
Диапазон частот | 10 Гц - 1000 Гц |
Напряжение смещения (относительно источника питания) | 20 - 22 В постоянного тока |
Ток смещения (относительно источника питания) | не более 5 мА |
Прошивка | |
Внешние интерфейсы | связь по USB 2.0 (полная скорость) |
Объем хранилища данных | база данных на встроенной флэш-памяти |
Обновление | через USB |
Память | до 3500 измерений |
Условия эксплуатации | |
Рабочая температура | от -20 °C до 50 °C (от -4 °F до 122 °F) |
Температура хранения | от -30 °C до 80 °C (от -22 °F до 176 °F) |
Допустимая влажность при работе | от 10 % до 95 % (относительная), без конденсации |
Высота работы/хранения | до 3 048 м над уровнем моря |
Степень защиты | IP54 |
Предел по вибрации | пиковое значение 500 g |
Ударопрочность | 1 м |
Общие характеристики | |
Тип батареи | тип AA (2 шт.) литиевые дисульфида железа |
Время автономной работы | на 250 измерений |
Размер (Д x Ш x В) | 241 x 71 x 58 мм |
Вес | 0,40 кг |
Разъемы | USB Mini-B 7-pin, гнездо стерео аудиовыхода (штепсель аудио 3,5 мм), гнездо для внешнего датчика (разъем SMB) |
Технические характеристики Fluke 805 ES
| Производительность | |
| Диапазон измерений | 7 g пиковое (68,7 м/с² пиковое) |
| Диапазон частот | от 0 до 6000 циклов в минуту (от 0 до 100 Гц) |
| Реле | 3 А с перекидными контактами 480 В переменного тока |
| Реле (Контакты) (DPDT) | нормально разомкнутый / замкнутый |
| Требования к условиям окружающей среды | |
| Диапазон температур (рабочие) | от -13 до 140°F (от -25 до 60°C) |
| Класс защиты корпуса | IP66 |
| Физические характеристики | |
| Габариты (ширина x высота x глубина) | 110,5 x 83,8 x 110,5 мм (4,35 x 3,30 x 4,35 дюйма) |
| Масса | 1,134 кг (2,5 фунта) |
| Чувствительный элемент | магнит |
| Материал корпуса | алюминиевый сплав |
| Электрический разъем | винтовые клеммы |
| Размер провода винтовой клеммы | 24-14 AWG (0,2 - 2,5 мм²) |
| Кабельный ввод | 3/4-14 NPT |
| Размер монтажного отверстия | 6,4 мм (0,25 дюйма) |
| Геометрия датчика | инерционный элемент |
Fluke 805 FC - это прибор для измерения вибрации подшипников, а также общей вибрации на машинах в комплекте с измерительным щупом Fluke 805 ES, который позволяет выполнять измерения в стесненных или труднодоступных местах, за машинными ограждениями или корпусами, или в недоступных местах, где применение достаточного ручного давления к виброметру 805 FC представляется трудноосуществимым.
Особенности Fluke 805 FC
- Инновационная конструкция датчика и сводит к минимуму разброс измерений, вызванный углом наклона прибора и силой нажатия
- Последовательное качество данных как в нижнем, так и в верхнем диапазонах измерений
- Четырехуровневая шкала позволяет оценить степень серьезности проблемы для общего уровня вибрации и состояния подшипников
- Возможность экспорта данных через USB
- Анализ трендов в Microsoft® Excel с использованием встроенных шаблонов
- Измерение общего уровня вибрации (от 10 до 1000 Гц) в единицах ускорения, скорости и смещения для широкого диапазона оборудования
- Функция Crest Factor+ обеспечивает надежную оценку состояния подшипников с использованием прямых измерений с наконечника датчика в диапазоне от 4 000 до 20 000 Гц
- Цветные индикаторы (зеленый, красный) и комментарии на экране указывают, какое нажатие требуется для измерения
- Измерение температуры при помощи ИК-датчика увеличивает возможности диагностики
- Встроенная память может хранить до 3 500 измерений
- Аудиовыход для непосредственного прослушивания шумов подшипников
- Поддержка внешнего акселерометра для труднодоступных мест
- Подсветка для измерения в местах с недостаточной освещенностью
- Большой экран высокого разрешения для облегчения использования и просмотра результатов
- Беспроводная передача самых последних измерений для использования в мобильном приложении Fluke Connect
Особенности Fluke 805 ES
- Благодаря низкопрофильному корпусу с возможностью поворота на 90 градусов датчик может проникать в труднодоступные места
- Прочный спиральный шнур сводит к минимуму провисания, сохраняя при этом возможность растягиваться до 7 футов при необходимости
- Мощное U-образное магнитное крепление обеспечивает прочное соединение с плоской или изогнутой поверхностью измерения
- Прочный, герметичный кабельный разъем с защитой от натяжения уменьшает износ кабеля
- Съемный магнит датчика позволяет осуществлять непосредственное крепление к монтажной площадке датчика или к резьбовому отверстию на оборудовании
- Непосредственное подключение к разъему SMB виброметра, расположенному на опорной стороне измерительного прибора

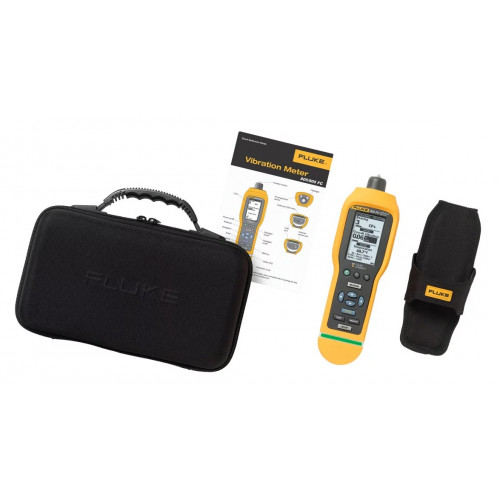

Комплект поставки
- Виброметр Fluke 805 FC
- Кабель USB
- Футляр для хранения
- Поясной футляр
- Краткое руководство пользователя
- Компакт-диск с шаблоном MS Excel и документацией к прибору
- Две батарейки типа АА
