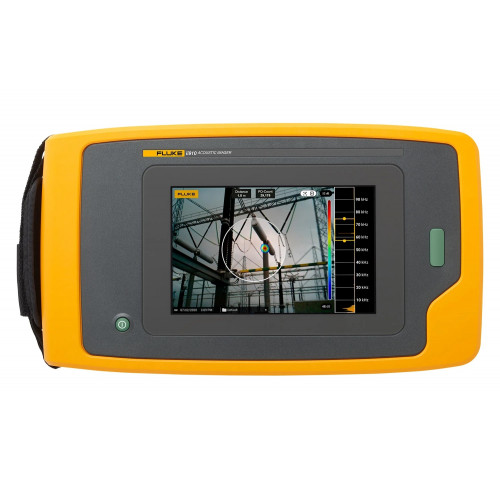

FLI-ii910 Звуковой промышленный тепловизор Fluke FLK-II910, функция диагностики ЧР
- Производитель: Fluke Networks
- Код товара: FLI-ii910
- Наличие: Под заказ
1955999р.
Технические характеристики Fluke ii910
| Датчики | |
|---|---|
| Количество микрофонов | 64 цифровых микрофона MEMS |
| Диапазон частот | от 2 кГц до 100 кГц |
| Рабочее расстояние | от 0,5 м до 120 м |
| Поле зрения (FOV) | 63° ± 5° |
| Номинальная частота кадров | 25 кадров/с |
| Видеокамера | |
| Разрешение экрана | 640 x 480 |
| Поле зрения (FOV) | 63° ± 5° |
| Фокусировка | объектив с фиксированным фокусным расстоянием |
| Режим изображений | цветные и градации серого |
| Дисплей | |
| Тип дисплея | 7-дюймовый ЖК-дисплей с подсветкой, удобочитаемый при солнечном свете |
| Разрешение | 1280 × 800 (1 024 000 пикселей) |
| Сенсорный экран | емкостный |
| Акустическое изображение | да, SoundMap™ накладывается на изображение в видимом диапазоне |
| Хранение изображений | |
| Память/объем хранилища | 20 Гб / 999 снимков и 20 видеороликов |
| Формат изображения | наложенное изображение в видимом диапазоне и SoundMap™ .JPEG или .PNG (JPEG по умолчанию) |
| Формат видео | наложенное изображение в видимом диапазоне и изображение SoundMap™ .MP4 |
| Продолжительность видео | до 5 минут |
| Экспорт в цифровом виде | передача данных по USB-C |
| Акустические измерения и анализ | |
| Диапазон звукового давления (стандартное) | от 12,1 дБ УЗД до 114,6 дБ УЗД ±1 дБ УЗД 2 кГц от 4,4 дБ УЗД до 101,2 дБ УЗД ±2 дБ УЗД 19 кГц от 12,8 дБ УЗД до 119,2 дБ УЗД ±1 дБ УЗД 35 кГц от 19,8 дБ УЗД до 116,1 дБ УЗД ±3 дБ УЗД 52 кГц от 41,4 дБ УЗД до 129,0 дБ УЗД ±1 дБ УЗД 80 кГц от 54,4 дБ УЗД до 135,5 дБ УЗД ±1 дБ УЗД 100 кГц |
| Минимальная акустическая чувствительность создания изображений на расстоянии 1 м | 3 дБ УЗД 2 кГц 2 дБ УЗД 19 кГц 6 дБ УЗД 35 кГц 17 дБ УЗД 52 кГц 36 дБ УЗД 80 кГц 51 дБ УЗД 100 кГц |
| Автоматическое максимальное/ минимальное усиление дБ | автоматически или вручную, по выбору пользователя. |
| Выбор полосы частот | по выбору пользователя |
| Режимы анализа полученных данных | режим LeakQ™: захват и анализ данных об утечках для определения типа утечки (быстросъемное соединение, резьбовая муфта, шланг, открытый конец), а также оценка объема утечки режим PDQ: захват и сохранение данных о частичном разряде для определения типа частичного разряда (коронный, ползучий/сопровождающий, дуговой или в вакууме). Данные включают информацию для дальнейшего использования и создания схем фазовых импульсов |
| Профили пользователей | настраиваемые пользователями профили для сохранения пользовательских настроек |
| Режим визуализации источника | пользователь может выбрать обнаружение одного источника или нескольких источников |
| Палитры изображений SoundMap™ | сине-красная, градации серого, «горячее железо» |
| Питание | |
| Тип батареи | сменный литий-ионный аккумулятор, Fluke BP291 |
| Время работы от батареи | > 6 ч (в комплект поставки прибора входит запасная батарея) |
| Время заряда батареи | 3 часа |
| Способ заряда батареи | внешнее зарядное устройство с двумя отсеками, EDBC 290 |
| Рабочая температура зарядки | от 0 °C до 45 °C |
| Безопасность | |
| Общая безопасность | МЭК 61010-1 / IEC 61010-1 |
| Электромагнитная совместимость (ЭМС) | IEC 61326-1: Портативный электромагнитная среда IEC 61326-2-2 CISPR 11: Группа 1, Класс А |
| Корея (KCC) | оборудование класса A (промышленное вещательное оборудование и оборудование связи) |
| США (FCC) | 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103. |
| Общие характеристики | |
| Интерфейс | USB-C, используется для передачи данных на ПК, загрузки файлов с помощью стандартного драйвера запоминающих устройств для USB |
| Кнопки | включение/выключение питания, захват изображений/видео |
| Рабочая температура | от -10 °C до 40 °C |
| Температура хранения (без батареи) | от -20 °C до 70 °C |
| Относительная влажность | от 10% до 95 % (без конденсации) |
| Рабочая высота | 2000 м |
| Габариты (В × Ш × Д) | 186 × 322 × 68 мм |
| Масса (с батареей) | 2,15 кг |
| Степень защиты | IP40 (защита от частиц диаметром 1 мм и более, а также от капель воды) |
| Гарантия | 2 года |
| Уведомление о самодиагностике | тип: состояние массива предупреждение функции самодиагностики в случае неисправности большого количества микрофонов |
Акустическое устройство визуализации Fluke ii910 определяет наличие и местоположение акустического образа. Этот образ может свидетельствовать о наличии утечек в системах сжатого воздуха, газа и вакуума.
Наряду с утечками ii910 может обнаружить электрические разряды. К таким электрическим разрядам относятся частичные разряды, такие как коронные, ползучие/ сопровождающие и дуговые.
Устройство визуализации оснащено массивом акустических датчиков, который совмещает тепловую карту источника звука с изображением. Камера видимого диапазона позволяет получать изображение зоны осмотра в режиме реального времени.
Прецизионное акустическое устройство визуализации Fluke ii910 — это идеальный инструмент для электромонтеров, работающих с высоковольтным оборудованием, инженеров, проводящих электрические испытания, и ремонтных бригад, которые отвечают за осмотр и техобслуживание устройств распределения электроэнергии и промышленного высоковольтного оборудования.
Устройство ii910 спроектировано так, чтобы им мог пользоваться неподготовленный или прошедший минимальную подготовку оператор. Сертификаты больше не понадобятся. Просто включите прибор одним нажатием кнопки, выберите диапазон частот (или используйте автоматически выбранный) и начинайте проверять окружающее пространство на наличие частичных разрядов или течей. Обнаружив на изображении аномалию, можно заснять ее на видео или сделать снимок, чтобы затем использовать для отчета, добавив текстовое описание.
Обнаружение утечек
При помощи акустического устройства визуализации Fluke ii910 можно обследовать шланги, фитинги, соединения и при наличии в них утечек наблюдать визуализированный звук истекающего вещества.
Встроенный матричный приемник звука, состоящий из крошечных чувствительных микрофонов, формирует диаграмму зависимости громкости звука от его частоты. На основе этих данных алгоритм рассчитывает карту источников звука — SoundMap™, которая накладывается на изображение видимого диапазона. SoundMap автоматически подстраивается под выбранную частоту и отфильтровывает фоновый шум, благодаря чему обнаруживать утечки сжатого газа становится очень просто.
Повышенная чувствительность прибора ii910 позволяет выявлять утечки малой интенсивности, а также утечки, находящиеся на значительном расстоянии.
Режим LeakQ™ позволяет проводить захват и анализ данных об утечках для определения типа утечки (быстросъемное соединение, резьбовая муфта, шланг, открытый конец), а также оценивать объем утечки.
Обнаружение частичных разрядов
Fluke ii910 позволяет быстро, просто и безопасно обнаруживать наличие частичных разрядов и определять место их возникновения для последующего техобслуживания высоковольтного оборудования, чтобы предотвратить возможные катастрофические последствия.
Невыявленные частичные разряды могут привести к полному отключению энергосистемы, пожарам, взрывам и даже к гибели людей от вспышки электрической дуги. Помимо опасности для оборудования и людей частичные разряды также могут привести к серьезным финансовым последствиям.
Используя технологию SoundSight™, прибор ii910 формирует графическое представление регистрируемого микрофонами звука,
что позволяет быстро выявить проблемные участки. Расширенный диапазон регистрируемых частот прибора ii910 позволяет обнаружить проблему еще на ранней стадии и заранее спланировать техническое обслуживание.
Благодаря особому расположению микрофонов и тщательно продуманному алгоритму их работы прецизионное акустическое устройство визуализации ii910 может обнаруживать частичные и коронные разряды на расстоянии до 120 метров.
Технология акустической визуализации позволяет улавливать и отраженный звук, чтобы обнаруживать проблемы даже вне зоны прямой видимости. Иными словами, частичные разряды теперь можно выявлять, не открывая электрический шкаф.
Режим PDQ проводит захват и сохранение данных о частичном разряде для определения типа частичного разряда (коронный, ползучий/сопровождающий, дуговой или в вакууме). Данные включают информацию для дальнейшего использования и создания схем фазовых импульсов.
Основные узлы, которые требуют проверки на наличие частичных разрядов:
- изоляторы
- трансформаторы
- высоковольтные ЛЭП
- распределительные устройства
- разрядники
- сборные шины
- катушки высокого напряжения
- выключатели
- конденсаторы.
Комплект поставки
- Устройство визуализации Fluke ii910 - 1 шт.
- Блок питания переменного тока и зарядное устройство для аккумуляторных батарей EDBC290 (включая сетевые переходники) - 1 компл.
- Комплект литий-ионных аккумуляторов BP291 - 2 шт.
- Кабель USB-C, 1 м - 1 шт.
- Прочный жесткий футляр для переноски CXT1000 - 1 шт.
- Резиновая крышка акустических датчиков - 2 шт.
- Регулируемый ремешок для руки ii900 Hand Strap - 1 шт.
- Регулируемый ремешок для шеи TiX5XX-NECK - 1 шт.
