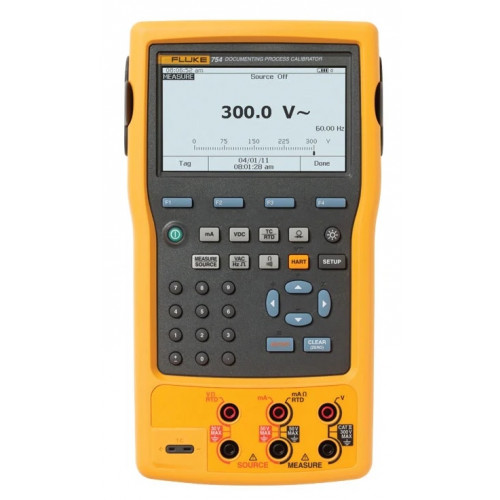

FLI-754EL Регистрирующий калибратор процессов FLUKE 754EL
- Производитель: Fluke Networks
- Код товара: FLI-754EL
- Наличие: Под заказ
758836р.
-
+
Основные функции:
Основные функции Fluke 754EL
- Измерение напряжения (В), тока (мА), сигналов RTD и термопар, частоты и сопротивления датчиков тестеров, трансмиттеров и других приборов
- Возбуждение/моделирование напряжения (В), тока (мА), термопар, сигналов RTD, частоты, сопротивления и давления для калибровки трансмиттеров
- Питание преобразователей во время испытания при помощи петли тока с одновременным измерением силы тока
- Измерение/генерация давления при помощи любого из 29 модулей Fluke 750Pxx
- Создание и приведение в действие автоматизированных процедур "as-found/as-left" (измерено/оставлено) для соответствия программам качества или требованиям. Запись и документирование результатов
- Сохранение загруженных алгоритмов и результатов калибровки на срок до одной недели
- Использование множества функций, таких как:
- "autostep" (автоматическое задание шага )
- задаваемая размерность
- ввод пользователем значений во время теста
- проверка одно и двухпозиционных переключателей
- проверка значения квадратного корня показаний поточных датчиков дифференциального давления
- программируемая задержка измерений и т.д.
- Одновременное считывание выдаваемых и измеряемых параметров
- Работа с короткоимпульсными RTD трансмиттерами и контроллерами с длиной импульса до 1 мс
- Поставляется с демонстрационной версией программного обеспечения DPC/Track
- Совместимость с многими пакетами программного обеспечения Asset Management
Возможности HART
Fluke 754 призван выполнять практически все повседневные задачи, требующие обычно отдельного вспомогательного устройства для подключения к отдельному коммуникатору. Фактически он обладает возможностями передачи HART-коммуникатора (модель Fluke 375).
- Не требует внешней коробки и второго прибора для каждодневной калибровки и обслуживания аппаратуры HART
- Обладает быстрой связью HART
- Поддерживает популярные модели HART трансмиттеров, обладая большим набором ориентированных на конкретное устройство команд, чем какой-либо другой калибратор HART
- Работает с группой главных устройств, в пакетном режиме и с многоточечной конфигурацией
- Легко обновляется при добавлении дополнительных приборов и выпуске новых версий HART
- Опрашивает для определения типа устройства, производителя, модели, меток
- Перенастраивает конфигурацию карты распределения сенсоров датчиков температуры с двумя сенсорами
- Считывает основные переменные HART PV и выходящий цифровой сигнал интеллектуального трансмиттера, при измерении аналогового тока (мА) выхода
- Считывает и записывает функции конфигурации HART для полевой регулировки идентификационных меток PV, демпфирует и производит другие конфигурационные установки верхнего уровня
- Переименовывает интеллектуальные трансмиттеры, считывая и прописывая идентификационные метки HART
Технические характеристики Fluke 754EL
| Точность измерений | ||||
|---|---|---|---|---|
| Постоянное напряжение | 1 год | 2 года | ||
| 100,000 мВ | 0,02% + 0,005 мВ | 0,03% + 0,005 мВ | ||
| 3,00000 В | 0,02% + 0,00005 В | 0,03% + 0,00005 В | ||
| 300000 В | 0,02% + +0,0005 В | 0,03% + 0,0005 В | ||
| 300,00 В | 0,05% + +0,05 В | 0,07% + 0,05 В | ||
| Переменное напряжение | диапазон 40 - 500 Гц | разрешение | 1 год | 2 года |
| 3,000 В | 0,001 В | 0,5% + 0,002 В | 1,0% + 0,004 В | |
| 30,00 В | 0,01 В | 0,5% + 0,02 В | 1,0 % + 0,04 В | |
| 300,0 В | 0,1 Гц | 0,5% + 0,2 В | 1,0% + 0,2 В | |
| Постоянный ток | 1 год | 2 года | ||
| 30,000 мА | 0,01% + 5 мкА | 0,015% + 7 мкА | ||
| 110,00 мА | 0,01% + 20 мкА | 0,015% + 30 мкА | ||
| Сопротивление | 1 год | 2 года | ||
| 10,000 Ом | 0,05% + 50 мОм | 0,07% + 70 мОм | ||
| 100,00 Ом | 0,05% + 50 мОм | 0,07% + 70 мОм | ||
| 1,0000 кОм | 0,05% + 500 мОм | 0,07% + 0,5 Ом | ||
| 10,000 кОм | 0,1% + 10 Ом | 0,15% + 15 Ом | ||
| Частота | разрешение | точность (2 года) | ||
| от 1,00 Гц до 110,00 Гц | 0,01 В | 0,05 Гц | ||
| от 110,1 Гц до 1100,0 Гц | 0,1 Гц | 0,5 Гц | ||
| от 1,101 до 11,000 кГц | 0,001 В | 0,005 кГц | ||
| от 11,01 до 50,00 кГц | 0,01 В | 0,05 Гц | ||
| Точность возбуждения | |||
|---|---|---|---|
| Постоянное напряжение | 1 год | 2 года | |
| 100,000 мВ | 0,01% + 0,005 мВ | 0,015% + 0,005 мВ | |
| 1,00000 В | 0,01% + 0,00005 В | 0,015% + 0,0005 В | |
| 15,0000 В | 0,01% + 0,0005 В | 0,015% + 0,0005 В | |
| Постоянный ток | 1 год | 2 года | |
| 22,000 мА (возбуждение) | 0,01% + 0,003 мА | 0,02% + 0,003 мА | |
| нагрузка по току (симуляция) | 0,02% + 0,007 мА | 0,04% + 0,007 мА | |
| Сопротивление | 1 год | 2 года | |
| 10,000 Ом | 0,01% + 10 мОм | 0,015% + 15 мОм | |
| 100,00 Ом | 0,01% + 20 мОм | 0,015% + 30 мОм | |
| 1,0000 кОм | 0,02% + 0,2 Ом | 0,03% + 0,3 Ом | |
| 10,000 кОм | 0,02% + 3 Ом | 0,03% + 5 Ом | |
| Частота | 2 года | ||
| от 0,1 Гц до 10,99 Гц | 0,01 В | ||
| от 0,01 Гц до 10,99 Гц | 0,01 В | ||
| 11,00 до 109,99 Гц | 0,1 Гц | ||
| 110,0 до 1099,9 Гц | 0,1 Гц | ||
| от 1,100 до 21,999 кГц | 0,002 кГц | ||
| 22,000 - 50,000 кГц | 0,005 кГц | ||
| Технические данные | ||
|---|---|---|
| Функции записи и выдачи данных | Функции измерения | напряжение, ток, сопротивление, частота, температура, давление |
| Скорость считывания | 1, 2, 5, 10, 20, 30, или 60 считываний/минуту | |
| Максимальная длина записи | 8000 считываний (7980 для 30 или 60 считываний/минуту) | |
| Линейно-нарастающие функции | Функции возбуждения | напряжение, ток, сопротивление, частота, температура |
| Скорость | 4 шага/секунду | |
| Определение маршрута | целостность цепи и напряжение (определение целостности цепи невозможно при возбуждении тока) | |
| Функция питания контура | Напряжение | возможность выбора, 26 В |
| Точность | 10%, 18 В минимум на 22 мА | |
| Максимальный ток | 25 мА, защита от короткого замыкания | |
| Максимальное напряжение на входе | 50 В постоянного тока | |
| Функции задания шага | Функции возбуждения | напряжение, ток, сопротивление, частота, температура |
| Шаги, выполняемые вручную | избираемые шаги, меняются с помощью кнопок со стрелками | |
| Функция "Autostep" (автоматическое задание шага) | полностью программируемые функции, задержка запуска, значение шага, время шага, повтор | |
| Характеристики условий эксплуатации | |
|---|---|
| Рабочая температура | от -10 °C до +50 °C |
| Температура хранения | от -20 °C до +60 °C |
| Устойчивость к пыли/воде | соответствует IP52, IEC 529 |
| Рабочая высота над уровнем моря | 3000 м (9842 футов) |
| Спецификации безопасности | |
|---|---|
| Ведомственные сертификаты | CAN/CSA C22.2 No 1010.1-92 ASNI/ISA S82.01-1994 UL3111 EN610-1:1993 |
| Механические и общие характеристики | ||
|---|---|---|
| Габариты | 136 x 245 x 63 мм | |
| Вес | 1,2 кг | |
| Батареи | встроенная литий-ионная аккумуляторная батарея 7,2 В, 4400 мА*ч, 30 В*ч | |
| Время работы батареи | 8 часов | |
| Замена аккумуляторных батарей | замените, не открывая калибратор, дополнительные инструменты не требуются | |
| Подсоединения к боковому порту | разъем модуля давления | |
| USB-разъем для подключения к вашему компьютеру | ||
| разъем для цифрового инструмента (HART) | ||
| соединение для опционального зарядного устройства/выпрямителя | ||
| Хранение данных | 1 неделя результатов процедур калибровки | |
| Спецификации на 90 дней | стандартный интервал спецификации для аппарата 750 серии составляет 1 и 2 года | |
| типичные, в течение 90 дней, измерения и точность возбуждения могут быть оценены если разделить данные "% считывания" или "%выходного сигнала", полученные в течение одного года на 2 | ||
| минимальные данные, отображенные как "% от полного значения" или "отсчеты" или "Омы", остаются неизменными | ||
| Температура, термопары | |||||
| Тип | Диапазон, °C | Измерение, °C | Источник, °C | ||
| 1 год | 2 года | 1 год | 2 года | ||
| E | от -250 до -200 | 1,3 | 2,0 | 0,6 | 0,9 |
| от -200 до -100 | 0,5 | 0,8 | 0,3 | 0,4 | |
| от -100 до 600 | 0,3 | 0,4 | 0,3 | 0,4 | |
| от 600 до 1000 | 0,4 | 0,6 | 0,2 | 0,3 | |
| N | от -200 до -100 | 1,0 | 1,5 | 0,6 | 0,9 |
| от -100 до 900 | 0,5 | 0,8 | 0,5 | 0,8 | |
| от 900 до 1300 | 0,6 | 0,9 | 0,3 | 0,4 | |
| J | от -210 до -100 | 0,6 | 0,9 | 0,3 | 0,4 |
| от -100 до 800 | 0,3 | 0,4 | 0,2 | 0,3 | |
| от 800 до 1200 | 0,5 | 0,8 | 0,3 | 0,3 | |
| K | от -200 до -100 | 0,7 | 1,0 | 0,4 | 0,6 |
| от -100 до 400 | 0,3 | 0,4 | 0,3 | 0,4 | |
| от 400 до 1200 | 0,5 | 0,8 | 0,3 | 0,4 | |
| от 1200 до 1372 | 0,7 | 1,0 | 0,3 | 0,4 | |
| T | от -250 до -200 | 1,7 | 2,5 | 0,9 | 1,4 |
| от -200 до 0 | 0,6 | 0,9 | 0,4 | 0,6 | |
| от 0 до 400 | 0,3 | 0,4 | 0,3 | 0,4 | |
| B | от 600 до 800 | 1,3 | 2,0 | 1,0 | 1,5 |
| от 800 до 1000 | 1,0 | 1,5 | 0,8 | 1,2 | |
| от 1000 до 1820 | 0,9 | 1,3 | 0,8 | 1,2 | |
| R | от -20 до 0 | 2,3 | 2,8 | 1,2 | 1,8 |
| от 0 до 100 | 1,5 | 2,2 | 1,1 | 1,7 | |
| от 100 до 1767 | 1,0 | 1,5 | 0,9 | 1,4 | |
| S | от -20 до 0 | 2,3 | 2,8 | 1,2 | 1,8 |
| от 0 до 200 | 1,5 | 2,1 | 1,1 | 1,7 | |
| от 200 до 1400 | 0,9 | 1,4 | 0,9 | 1,4 | |
| от 1400 до 1767 | 1,1 | 1,7 | 1,0 | 1,5 | |
| C | от 0 до 800 | 0,6 | 0,9 | 0,6 | 0,9 |
| от 800 до 1200 | 0,8 | 1,2 | 0,7 | 1,0 | |
| от 1200 до 1800 | 1,1 | 1,6 | 0,9 | 1,4 | |
| от 1800 до 2316 | 2,0 | 3,0 | 1,3 | 2,0 | |
| L | от -200 до -100 | 0,6 | 0,9 | 0,3 | 0,4 |
| от -100 до 800 | 0,3 | 0,4 | 0,2 | 0,3 | |
| от 800 до 900 | 0,5 | 0,8 | 0,2 | 0,3 | |
| U | от -200 до 0 | 0,6 | 0,9 | 0,4 | 0,6 |
| от 0 до 600 | 0,3 | 0,4 | 0,3 | 0,4 | |
| BP | от 0 до 1000 | 1,0 | 1,5 | 0,4 | 0,6 |
| от 1000 до 2000 | 1,6 | 2,4 | 0,6 | 0,9 | |
| от 2000 до 2500 | 2,0 | 3,0 | 0,8 | 1,2 | |
| XK | от -200 до 300 | 0,2 | 0,3 | 0,2 | 0,5 |
| от 300 до 800 | 0,4 | 0,6 | 0,3 | 0,6 | |
| Температура, датчики температурного сопротивления | |||||||
| Тип (α) | Интервал, °C | Измерение | Ток источника | Источник | Допустимый ток | ||
| 1 год | 2 года | 1 год | 2 года | ||||
| 100 Ом Pt (385) | от -200 до 100 | 0,07 °C | 0,14 °C | 1 мА | 0,05 °C | 0,10 °C | от 0,1 мА до 10 мA |
| от 100 до 800 | 0,02% + 0,05 °C | 0,04 % + 0,10 °C | 0,0125 % + 0,04 °C | 0,025 % + 0,08 °C | |||
| 200 Ом Pt (385) | от -200 до 100 | 0,07 °C | 0,14 °C | 500 мкА | 0,06 °C | 0,12 °C | от 0,1 мА до 1 мA |
| от 100 до 630 | 0,02% + 0,05 °C | 0,04 % + 0,10 °C | 0,017 % + 0,05 °C | 0,034 % + 0,10 °C | |||
| 500 Ом Pt (385) | от -200 до 100 | 0,07 °C | 0,14 °C | 250 мкА | 0,06 °C | 0,12 °C | от 0,1 мА до 1 мA |
| от 100 до 630 | 0,02% + 0,05 °C | 0,04 % + 0,10 °C | 0,017% + 0,05 °C | 0,034 % + 0,10 °C | |||
| 1000 Ом Pt (385) | от -200 до 100 | 0,07 °C | 0,14 °C | 150 мкА | 0,06 °C | 0,12 °C | от 0,1 мА до 1 мA |
| от 100 до 630 | 0,02% + 0,05 °C | 0,04% + 0,10 °C | 0,017% + 0,05 °C | 0,034 % + 0,10 °C | |||
| 100 Ом Pt (3916) | от -200 до 100 | 0,07 °C | 0,14 °C | 1 мА | 0,05 °C | 0,10 °C | от 0,1 мА до 10 мA |
| от 100 до 630 | 0,02% + 0,05 °C | 0,04 % + +0,10 °C | 0,0125 % + 0,04 °C | 0,025 % + 0,08 °C | |||
| 100 Ом Pt (3926) | от -200 до 100 | 0,08 °C | 0,16 °C | 1 мА | 0,05 °C | 0,10 °C | от 0,1 мА до 10 мA |
| от 100 до 630 | 0,02% + +0,06 °C | 0,04 % + +0,12 °C | 0,0125 % + 0,04 °C | 0,025 % + 0,08 °C | |||
| 10 Ом Cu (427) | от -100 до 260 | 0,2 °C | 0,4°C | 3 мA | 0,2 °C | 0,4°C | от 0,1 мА до 10 мA |
| 120 Ом Ni (672) | от -80 до 260 | 0,1 °C | 0,2 °C | 1 мА | 0,04 °C | 0,08 °C | от 0,1 мА до 10 мA |
Регистрирующий калибратор Fluke 754EL - прочный и надежный прибор для калибровки, обслуживания и поиска неисправностей аппаратуры HART и другого оборудования.
Особенности Fluke 754EL
- Измерение:
- постоянного / переменного напряжения до 300 В
- постоянного тока до 110 мА
- сигналов RTD
- термопар типа E, N, J, K, T, B, R, S, C, L,U, BP или XK
- частоты до 50 кГц
- сопротивления датчиков тестеров, трансмиттеров и других приборов до 10 кОм
- Возбуждение/моделирование:
- постоянного напряжения до 15 В
- постоянного тока до 22 мА
- термопар типа E, N, J, K, T, B, R, S, C, L,U, BP или XK
- сигналов RTD
- частоты до 50 кГц
- сопротивления до 10 кОм
- давления для калибровки трансмиттеров (с помощью внешнего ручного насоса или другого источника давления)
- Запись и документирование результатов
- Сохранение загруженных алгоритмов и результатов калибровки на срок до одной недели
- Простота в использовании
- Три года гарантии
- Яркий двойной графический дисплей белого цвета
- Одновременное считывание выдаваемых и измеряемых параметров
- Li-Ion-аккумулятор, рассчитанный на 8-10 часов непрерывного использования
- Соответствие стандартам ISO 9000, FDA, EPA и требованиям OSHA
- Языки интерфейса: английский, португальский, корейский, китайский, русский
Комплект поставки
- Калибратор Fluke 754EL
- Зарядное устройство BC7240 с адаптерами для различных розеток
- Литий-ионная аккумуляторная батарея ВР7240
- Комплект измерительных проводов 75Х с наращиваемыми наконечниками (три красных, три черных)
- Перемычка для измерений с трехпроводным RTD подключением
- Комплект тестовых датчиков TP220-1 (три красных, три черных)
- Комплект зажимов типа "крокодил" 754-8016 (с увеличенными зубцами) (три красных, три черных)
- Комплект держателей (крючков-зажимов) АС280 (два красных, два черных)
- Регулируемый быстросъемный ремешок
- Мягкая сумка C799
- USB-кабель для передачи информации (тип A — mini-B)
- Кабель Fluke 754HHC HART для передачи информации
- Колпачок для защиты TC-входа
- Демонстрационная версия программного обеспечения DPCTrack 2™ (на компакт-диске)
- Руководство пользователя (на компакт-диске)
- Печатное руководство по быстрому старту
- Отчет и данные калибровки по стандарту NIST
