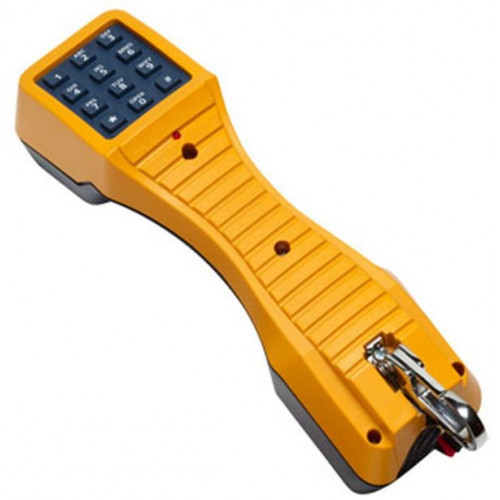

3-20-0199 Тестовая трубка Fluke Networks TS19 (шнуры с зажимами типа "крокодил" с игольчатой площадкой)

Технические характеристики:

Технические характеристики Fluke Networks TS19:

Электрическая часть
Предел линии	Максимум 2,4 кОм на 48 В постоянного тока (номинально 15 мА тока в контуре минимум)
Сопротивление постоянному току (в режиме разговора)	150 Ом типично при 80 мА тока
Сопротивление переменного тока (Режим мониторинга)	Низкий импеданс (кольцевая позиция) 600 Ом при 1 кГц типично Высокий импеданс (позиция HI Z) минимум 100 кОм при 1 кГц
Выходной сигнал при импульсном наборе	10 пакетов в секунду 0,5 пакетов в секунду
Частота импульсов	60 % ± 2 %
Разрыв в процентах	800 мс типично
Межсерийный интервал утечки во время перерыва	> 50 кОм
Выходной DTMF-сигнал	±1 %
Расхождение между высоким и низким тоном	4 дБ максимум
Физические характеристики
Габариты	22,2 х 6,03 х 8,57 см
Масса	0,307 кг
Внешние условия
Температура	Рабочая: -5 °С — °C, Хранение: -40 °С — °C
Падение	Испытание падением с высоты 1 метра, 4 раза
Высота над уровнем моря	До 3 000 метров
Относительная влажность	10 % — 80 % (без конденсата)
Использованные регулирующие стандарты	47 CFR Раздел 15, Подраздел B ICES-003 Издание 3 AS/NZS 3548 Директива EMC 89/336/EEC, EN 55022:98, EN 61326:97, A1:98 приложения С, ЕN 61000-4-2, EN 61000-4-3 Директива LV 73/23/EEC, EN 610010.1 (1993)
Сертификаты и соответствия	Conformité Européenne. Соответствует действующим требованиям Европейского союза. CAN/CSA-C22.2 № 60950-1-03 CAN/CSA-C22.2 № 1 010,1-92 CSA-C22.2 № 1010.1B-97, UL/ANSI 3111-1

Комплектация:

Модели тестовой трубки Fluke Networks TS19

Трубка Fluke Networks TS19 (кабель подключения с разъемами типа "крокодил" с игольчатой площадкой)	3-20-0199
Трубка Fluke Networks TS19 (кабель подключения оснащен штекерами "банан" с разъемами типа "крокодил"	FL-19800003

Fluke Networks TS19 - тестовая трубка монтера с минимальным функционалом по доступной цене. Она специально разработана для штатных технических специалистов. Высокоомное подключение предотвращает нарушения связи при подключении к линии в режиме мониторинга. Модель 19800009 оснащена тестовыми шнурами с игольчатой площадкой для прокалывания изоляции.

Особенности Fluke Networks TS19:

• Звуковой сигнал при вызове
• Высокоомное подключение «монитор»
• Индикация полярности линии
• Тональный и импульсный режим
• Повтор последнего номера

Сравнительная таблица тестовых трубок Fluke Networks:

	TS54 TDR	TS52 PRO	TS25D	TS22A	TS30	TS19
Основные функции
Звуковой сигнал при вызове	+	+	+	+	+	+
Высокоомное подключение «монитор»	+	+	+	+	+	+
Индикация полярности линии	+	+	+	+	+	+
Тональный и импульсный режим	+	+	+	+	+	+
Повтор последнего номера	+	+	+	+	+	+
Сохранение номеров в памяти	+	+	+	+
Дополнительные функции
Обнаружение обрывов, КЗ, (TDR)	+
LCD экран с подсветкой	+	+	+
Определение номера абонента	+	+	+
Кнопка Mute	+	+	+	+	+
Кнопка паузы	+	+	+	+
Батареи для питания динамика	+	+	+	+
Громкоговоритель (односторонний)	+	+	+	+
Спикерфон (двухсторонняя связь)	+	+		+
Разъем для гарнитуры	+		+
Соответствует Bellcore	+	+		+	+
Защитная блокировка данных	+	+	+
Подавление блокировки данных	+	+	+
Технология фильтрации DSL/POTS	+	+	+
Измерение/индикация напряжения	+	+	+
Измерение/индикация тока	+	+	+
Измерение частоты
Блокировка и преодоление высокого импеданса (DataSafe Pro)	+	+	+
Декодирование цифр DTMF	+	+	+
Тональный генератор	+		+
Подача разговорного напряжения			+
Защитные функции
Защита от повышенного напряжения	+	+	+	+	+
Защита от повышенного тока	+	+	+	+	+
Ударопрочность	+	+		+	+
Защита от дождя	+	+		+	+
Водонепроницаемость (MIL-STD-810E)	+	+
