FL-FI-3000 Видеомикроскоп FiberInspecto Pro FI-3000 для MPO-разъемов, в коплекте с наконечниками 12/24 UPC и 12/24 APC
- Производитель: Fluke Networks
- Код товара: FL-FI-3000
- Наличие: Под заказ
554442р.
Технические характеристики видеомикроскопа FI-3000
| Название | |
|---|---|
| Поддержка MPO Endtype | 1 x 8 (8 волокон), 1 x 12 (8, 10 или 12 волокон), 1 x 16 (16 волокон), 2 x 12 (16, 20 или 24 волокон), 2 x 16 (32 волокон) |
| Пределы теста | IEC 61300-3-35 ED. 2 MM IEC 61300-3-35 ED. 2 SM APC Только документирование |
| Время автоматического обследования с результатом типа «прошел/не прошел» | Менее 2 секунд на одно волокно |
| Тип камеры | 5 Мегапиксельный 1/4-дюймовый CMOS-датчик |
| Поле обзора | 610 мкм x 460 мкм |
| Разрешение | 1 мкм |
| Источник света | Светодиод, более 100 000 ч. работы |
| Освещение торцевой поверхности | Коаксиальный синий светодиод |
| Освещение портов | Белый светодиодный индикатор |
| Тип аккумуляторов | Литий-ионный, время работы 10,8 час. |
| Адаптер питания | Вход: от 100 до 240 В пер. тока ± 10 %, 50/60 Гц Выход: 15 В пост. тока, 2 А максимум Класс II |
| Диапазоны частот | 2,4 ГГц (от 2412 до 2462 МГц) |
| Размеры | 168 x 137 x 54 мм, без пылезащитного колпачка или наконечника адаптера Длина с пылезащитным колпачком 191 мм |
| Масса | 326 г, с пылезащитным колпачком, без наконечника адаптера |
| Диапазон температур | Рабочая: от -10 °C до +45 °C Хранение: от -10 °C до +60 °C |
| Диапазон влажности | Рабочая: от 0 % до 95 %, относительной влажности без конденсации Хранение: от 0 % до 95 %, относительной влажности без конденсации |
| Высота над уровнем моря | Рабочая: 4 000 м (3 200 м с адаптером переменного тока) Хранение: 12 000 м |
| Вибрация | от 5 Гц до 500 Гц |
| Ударная нагрузка | Испытание методом падения с высоты 1 метра |
| Безопасность | IEC 61010-1: Степень загрязнения 2 |
| Электромагнитная совместимость | IEC 61326-1: Контролируемая электромагнитная среда; IEC 61326-2-1 CISPR 11: группа 2, класс A США (FCC): 47 CFR 15 Радиопередатчики: данное устройство соответствует правилам FCC в части 15. |
| FL-FI-3000TP-UMPO12F | Наконечник MPO 12/24 UPC для видеомикроскопа FI-3000 |
| FL-FI-3000TP-UMPO16F | Наконечник MPO 16/32 UPC для видеомикроскопа FI-3000 |
| FL-FI-3000TP-AMPO12F | Наконечник MPO 12/24 APC для видеомикроскопа FI-3000 |
| FL-FI-3000-Holster | Чехол для Видеомикроскоп FiberInspecto Pro FI-3000 |
Видеомикроскоп FI-3000 FiberInspector Pro для проверки торцов многоволоконных оптических коннекторов типа MPO.
FI-3000 FiberInspector Pro имеет обширный набор возможностей, позволяющий легко и эффективно производить тестирование MPO-разъемов. Уникальная конструкция из нескольких камер с автофокусом и функцией Live View позволяют пользователю мгновенно получать живое изображение всей поверхности торца на своем смартфоне или в Versiv и в режиме реального времени жестами на сенсорном экране увеличивать изображение до отдельных волокон.
Режим автоматического тестирования FiberInspector проверяет все поверхности торцов оптических волокон разъема, определяет степень их соответствия промышленному стандарту IEC 61300-3-35 и выдает итоговый результат «ПРОШЕЛ» или «НЕ ПРОШЕЛ» для каждого волокна менее чем за две секунды. С помощью пользовательского интерфейса с поддержкой жестов легко переключаться из обзорного режима в режим детального просмотра.
В случае неисправности поверхности торца FI-3000 показывает, какие из волокон неисправны, и подсвечивает соответствующие зоны: загрязнения, вмятины, сколы и царапины. Поняв причину неисправности, пользователь может определить необходимый тип очистки, либо вынести решение о непригодности разъема для ремонта.
При небольших работах или при быстром обследовании можно подключить FI-3000 через Wi-Fi к iOS- или Android устройствам. Приложение FiberInspector (FI-IN) не только показывает простой результат типа «ПРОШЕЛ/НЕ ПРОШЕЛ», но и дает вам полный контроль над FI-3000: вы можете масштабировать изображения торцов каждого из оптических волокон, либо просматривать панораму всего торца с помощью функции Live View. FI-IN поддерживает именование и хранение результатов в устройстве, либо их отправку в виде изображений или PDF-файла с отчетом другим членам команды, ускоряя и упрощая совместную работу.

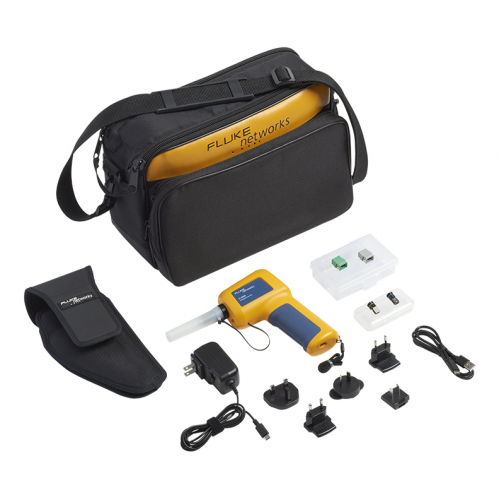

Комплект поставки:
- FI-3000 FiberInspector Pro
- Комплект наконечников типа: 12/24 UPC и 12/24 APC
- Чехол для видеомикроскопа
- Блок питания
- USB переходник
- Мягкая сумка для переноски
