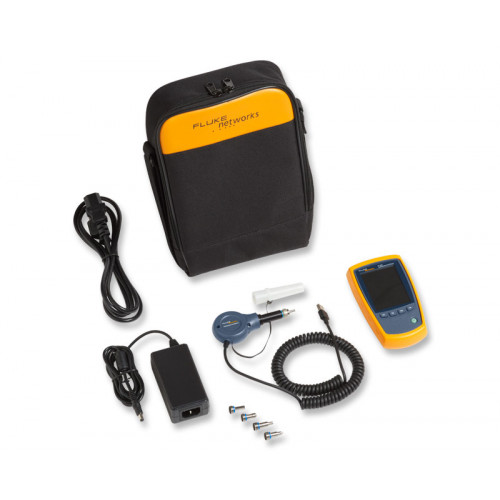

FL-FI-500 Видеомикроскоп FiberInspector Micro, щуп и 4 наконечника

Производитель: Fluke Networks
Код товара: FL-FI-500
Наличие: Под заказ

270914р.

Количество

- +

Описание
Отзывов (0)

Основные функции:

Основные функции Fluke Networks FiberInspector Micro FI-500

PortBright™ - встроенный фонарик освещает темные области и панели c высокой плотностью оптоволокна
Быстрая автофокусировка позволяет добиться стабильного изображения в течение нескольких секунд
Большой дисплей для осмотра торцевых поверхностей одномодового и многомодового оптоволокна
В комплект включены наконечники UPC - 4 шт. (LC, SC, 1,25 мм и 2,50 мм)
Опционально доступны наконечники APC

Технические характеристики:

Технические характеристики видеомикроскопа Fluke Networks FI-500:

Общие характеристики видеомикроскопа FI -500
Диапазон температур без использования адаптера питания	Рабочая: от 0 °C до +50 °C Хранение: от -30 °C до +60 °C
Диапазон температур при использовании адаптера питания	Рабочая: от 0 °C до +40 °C Хранение: от -20 °C до +60 °C
Диапазон влажности	Рабочая: от 0 % до 95 % °C (от 0 °C до +50 °C) относительной влажности без конденсата Хранение: от 0 % до 95 % (от 35 °C до 45 °C) относительной влажности без конденсата
Высота над уровнем моря	Рабочая: 4 000 метров Хранение: 12 000 метров
Вибрация	2 г, от 5 Гц до 500 Гц
Ударная нагрузка	Испытание методом падения с высоты 1 метра
Безопасность	IEC 61010-1 3-е издание IEC 62133
Дисплей
Увеличение	1-кратное, 2-кратное, 4-кратное
Кадров в секунду	≥12
Тип батареи*	Аккумулятор NiMH, 2 x 1,2 В, 2700 мА/ч
Время работы батареи*	3 часов непрерывного использования датчика 6 часов обычного использования датчика
Время зарядки	4 часа минимум
Адаптер питания	Вход: от 100 до 240 В (переменный ток)±10 %, 50/60 Гц Выход: 6 В (постоянный ток), 3 А максимум класс II
Дисплей	3,2-дюймовый ЖК-экран, 320 x 240
Обновления программного обеспечения	Обновления можно устанавливать с USB-накопителей
Вход	USB 2.0, тип A
Размеры	140 мм x 80 мм x 39 мм
Масса	275 г
Щуп
Увеличение	200-кратное. Функция масштабирования имеет настройки 1-кратного, 2-кратного и 4-кратного увеличения
Тип камеры	5 Мегапиксельный 1/4-дюймовый CMOS-датчик
Поле обзора	610 мкм x 460 мкм
Разрешение	1 мкм
Источник света	Светодиод, более 100 000 ч. работы
Освещение торцевой поверхности	Коаксиальный синий светодиод
Освещение портов	Белые светодиоды - 2 шт.
Мощность	Обеспечивается через USB-интерфейс
Выход	Видеовыход через USB 2,0 интерфейс
Размеры	117 мм x 51 мм x 23 мм (длина зависит от крышки адаптера)
Масса	125 г (без наконечника адаптера)

*Тестирование проводилось с использованием аккумуляторов Gold Peak GH230AAHC.

Комплектация:

Аксессуары для видеомикроскопа Fluke Networks FI-500:

Номер модели/название
FI-500TP-SCF	Разъемы SC стоечного типа см. фото
FI-500TP-FCF	Разъемы FC стоечного типа см. фото
FI-500TP-STF	Разъемы ST стоечного типа см. фото
FI-500TP-LCF	Разъемы LC стоечного типа см. фото
FI-500TP-U25F	2,5 мм (SC, FC, ST) оптоволоконные коммутационные шнуры см. фото
FI-500TP-U125F	1,25 мм (LC) оптоволоконные коммутационные шнуры см. фото
FI-500TP-ASCF	Разъемы APC SC стоечного типа см. фото
FI-500TP-ALCF	Разъемы APC LC стоечного типа см. фото
FI-500TP-A25F	2,5 мм APC (SC, FC, ST) оптоволоконные коммутационные шнуры см. фото
FI-500TP-A125F	1,25 мм APC (LC) оптоволоконные коммутационные шнуры см. фото
FI-500TP-AFCF	Разъемы APC FC стоечного типа см. фото
FI-500TP-EXTS	Расширенные разъемы LC стоечного типа 46 мм см. фото

Fluke Networks FiberInspector Micro FI-500 - видеомикроскоп для проверки торцевых поверхностей оптоволоконных кабелей на отсутствие загрязнений или повреждений.

Загрязненные торцевые поверхности оптоволокна — это основная причина проблем в одномодовых и многомодовых волоконно-оптических системах. FI-500 FiberInspector Micro устраняет сложности, связанные с осмотром торцевых поверхностей оптоволокна, особенно при слабом освещении и в случае высокой плотности кабелей. Устройство очень просто в использовании. Просто подключите кабель в FI-500 и нажмите кнопку AF. Через несколько секунд появится четкое и ясное изображение торцевой поверхности оптоволокна. Если вы работаете в труднодоступном месте или вам не удается получить стабильное изображение, просто нажмите на кнопку паузы для фиксации изображения.

Используемые сегодня коммутационные панели с высокой плотностью оптоволокна осложняют осмотр. Обнаружение кабеля или порта для тестирования может оказаться трудной задачей, особенно в условиях слабого освещения, в большинстве центров обработки данных и коммутационных шкафах.

Устройство FI-500 разработано для упрощения процедуры осмотра. Встроенный фонарик системы PortBright помогает находить правильный порт или кабель. Компактный щуп прибора позволяет осматривать узкие места и снабжен упрощающими управление кнопками. Автофокусировка позволяет получить четкое изображение торцевой поверхности в течение нескольких секунд, а кнопка паузы фиксирует изображение на дисплее 320 x 240 для проведения более детального осмотра.

FI-500 FiberInspector Micro заполняет пробел между ручными и полностью автоматическими видеомикроскопами и эндоскопами. FI-500 отличается удобством в обращении и практичностю, как при ручном осмотре, а также предлагает дополнительные возможности, позволяющие уменьшить время устранения неисправностей и проведения осмотра.

Ручные эндоскопы просты в обращении, но они неэффективны на коммутационных панелях или при наличии высокой плотности оптоволокна. Необходимость держать их у одного глаза и закрывать другой глаз обычно вызывает дискомфорт и не является практичной, особенно в темном помещении.

Полностью автоматические эндоскопы анализируют и оценивают чистоту волокон на концах разъемов, что необходимо во многих ситуациях, но для быстрого устранения базовых неисправностей такой анализ обычно не требуется.
