FL-FI2-7000 INT FI2-7000 INT - видеомикроскоп FIBERINSPECTOR PRO на платформе VERSIV2, с набором наконечников
- Производитель: Fluke Networks
- Код товара: FL-FI2-7000 INT
- Наличие: Под заказ
360058р.
Основные функции видеомикроскопа Fluke Networks FI2-7000
Сертификация состояния коннекторов
Сертификация состояния коннекторов в соответствии с отраслевыми стандартами IEC 61300-3-35.
Графическая индикация проблемных зон
FiberInspector Pro автоматически выделяет на картинке дефекты, обнаруженные на торцах коннекторов. FI2-7000 отображает дефект и подсвечивает фон дефекта так, чтобы дефект был четко виден. Дефекты, которые не соответствуют требованиям стандарта, окрашиваются в красный цвет, а дефекты, которые соответствуют, окрашиваются в зеленый цвет.
Сохранение изображений
Сохранение изображений непосредственно в результатах испытаний приборов серии Versiv. Объединение изображений поверхности коннекторов с результатами испытаний CertiFiber Pro OLTS и/или OptiFiber Pro OTDR для создания полной истории состояния ВОЛС.
Построено на платформе Versiv
FI2-7000 выполнен на платформе Versiv, которая, в зависимости от комплектации, позволяет вам проводить измерения оптических потерь (OLTS), OTDR или параметров медной СКС. Дополнительные комплекты для продукта доступны для DSX CableAnalyzer, CertiFiber Pro OLTS, OptiFiber Pro OTDR и OneTouch AT Network Assistant.
Система управления проектами Versiv’s ProjX
Система ProjX позволяет управляет проектами от настройки до приемо-сдаточных испытаний, обеспечивая правильное выполнение всех тестов. Введенная один раз подробная информация о проекте будет сохранена программой ProjX в файле проекта с наименованием, которое будет понятно всей команде. Изменение модулей и проектов возможно без повторного ввода подробной информации. Поддержка нескольких тестеров на одном проекте путем предоставления общественного доступа к проектным файлам с помощью USB-накопителей или электронной почты.
Пользовательский интерфейс Taptive
Теперь существует возможность тестировать разные типы проводников так же просто, как пользоваться смартфоном. Просто выберите проект ProjX, над которым Вы работаете, и на большом экране высветится испытание, которое необходимо выполнить. Taptive позволяет получить более легкий доступ к общей инфраструктуре кабельных соединений.
ПО для управления результатами LinkWare
При помощи популярного и многофункционального программного обеспечения LinkWare пользователи FI2-7000 FiberInspector Pro могут работать с данными системы управления ProjX, легко создавать отчеты и обновлять программное обеспечение своих тестеров. У менеджеров проектов есть все возможности для управления рабочим процессом и консолидации результатов тестирования. Пользователи могут добавить завершающий штрих, разместив логотип своей компании в отчете и подав его без изменений клиенту для приемки системы. Инструменты в бизнесе должны быть простыми, и вне зависимости от того, какой тестер Fluke Networks для медных и волоконных систем вы используете, Linkware - это программное обеспечение, включающее всё в отчеты.
Классификация состояния коннекторов по принципу «ПРОШЁЛ/НЕ ПРОШЁЛ»
Классификация состояния коннекторов по принципу «ПРОШЁЛ/НЕ ПРОШЁЛ» с помощью FI2-7000 доступна для всех владельцев Versiv. Доступно в версии встроенного ПО Versiv v3.0 и выше. Чтобы использовать данную функцию, просто загрузите последнюю версию встроенного ПО Versiv и создайте новый проект, используя FiberInspector.
Технические характеристики:Технические характеристики видеомикроскопа Fluke Networks FI2-7000:
| Характеристики видеомикроскопа FI2 -7000 | |
2M пикселей | Синий светодиод |
Источник света | Синий светодиод |
Источник питания | Базовый блок Versiv |
Поле обзора (FOV) | Горизонтально: 425 мкм |
| Вертикально: 320 мкм | |
| Минимальный регистрируемый размер частиц | 0,5 мкм |
| Размеры | Приблизительно 1175 x 35 мм без наконечника адаптера |
| Масса | 200 г |
| Диапазон температур | Рабочая: 0 - +50 °C |
| Хранение: от -20°C до +70°C | |
| Сертификация | CE |
| Спецификации VFL | |
| Управление включением/выключением | Механический выключатель и кнопка на сенсорном экране |
| Выходная мощность | 316 мкВт (-5 дБм) = пиковая мощность = 1,0 мВт (0 дБм) |
| Рабочая длина волны | Номинал 650 нм |
| Ширина спектра | ±3 нм |
| Режимы вывода | Непрерывные волны и импульсный режим (2 - 3 Гц частоты мигания) |
| Соединительный адаптер | 2,5 мм, универсальный |
| Безопасность лазера (классификация) | Класс II CDRH, соответствие стандарту EN 60825-2 |
| Общие характеристики | |
| Масса | Основной блок с модулем и аккумулятором: 1,28 кг |
| Размеры | Основной блок с модулем и аккумулятором: 6,67 x 13,33 x 27,94 см |
| Питание | Блок литиево-ионных батарей, 7,2 В |
| Время работы от батарей | Одиннадцать часов работы без подзарядки |
| Время зарядки | |
| При выключенном тестере | 4 часа зарядки, чтобы зарядить от 10% до 90% |
| При включенном тестере | 6 часов зарядки, чтобы зарядить от 10% до 90% с включенным тестером |
| Требования к окружающей среде | |
| Рабочая температура* | -18 - 45 ºC |
| Диапазон нерабочих температур | -30 - 60 ºC |
| Рабочая высота над уровнем моря | 4 000 м |
| 3200 м с адаптером переменного тока | |
| Высота над уровнем моря при хранении | 12 000 м |
| Электромагнитная совместимость | EN 61326-1 |
| * Для сохранения емкости батареи не рекомендуется содержать ее при температуре ниже -20 °C или выше 50 °C дольше одной недели. | |
Модели видеомикроскопа Fluke Networks FI2-7000:
| Номер модели/название | |
FI2-7000 | FI-7000 FiberInspector Pro содержит: Базовый блок Versiv, USB видеомикроскоп для обследования коннекторов с 4 адаптерами в комплекте (адаптер LC,FC/SC, 1,25 и универсальный 2,5 мм), заглушка для защиты заднего разъема базового блока, зарядное устройство переменного тока, плечевой ремень, USB-кабель, компакт-диск с программным обеспечением LinkWare, компакт-диск с руководством пользователя, руководство по началу работы, мягкая сумка для переноски. См. фото |
FI2-7000-MPO | FI-7000 FiberInspector Pro с адаптером MPO (включая инструмент для очистки) содержит: Базовый блок Versiv, USB видеомикроскоп для обследования коннекторов с 4 адаптерами в комплекте (адаптеры LC,FC/SC, 1,25 и универсальный 2,5 мм), адаптер для обследования MPO коннекторов, система очистки для ферулы 1,25 мм, 2,5 мм и коннекторов MPO/MTP, заглушка для защиты заднего разъема базового блока, зарядное устройство переменного тока, плечевой ремень, USB-кабель, компакт-диск с программным обеспечением LinkWare, компакт-диск с руководством пользователя, руководство по началу работы, мягкая сумка для переноски. См. Фото |
Видеомикроскоп FI-1000 | Видеомикроскоп через интерфейс USB подключается к любым приборам серии Versiv (CertiFiber Pro, OptiFiber Pro, DSX CableAnalyzer и OneTouch AT Network Assistant). См. фото |
КОМПЛЕКТ ВИДЕОМИКРОСКОПА FI-1000 | USB видеомикроскоп для обследования коннекторов с комплектом адаптеров (LC,FC/SC, 1,25 и универсальные 2,5 мм адаптеры). См. фото |
Аксессуары для видеомикроскопа Fluke Networks FI2-7000:
| Номер модели/название | |
| FI1000-SCFC-TIP | Наконечник видеодатчика SC и FC стоечного типа |
| FI1000-LC-TIP | Наконечник видеодатчика LC стоечного типа |
| FI1000-ST-TIP | Наконечник видеодатчика ST стоечного типа |
| FI1000-MU-TIP | Наконечник видеодатчика MU стоечного типа |
| FI1000-E2KAPC-TIP | Наконечник видеодатчика E2000/APC стоечного типа |
| FI1000-SCAPC-TIP | Наконечник видеодатчика SC/APC стоечного типа |
| FI1000-E2K-TIP | Наконечник видеодатчика E2000 стоечного типа |
| FI1000-LCAPC-TIP | Наконечник видеодатчика LC/APC стоечного типа |
| FI1000-2,5-UTIP | 2,5 мм наконечник универсального видеодатчика для коммутационных шнуров |
| FI1000-1,25-UTIP | 1,25 мм наконечник универсального видеодатчика для коммутационных шнуров |
| FI1000-2.5APC-UTIP | 2,5 мм наконечник универсального видеодатчика APC для коммутационных шнуров |
| FI1000-MPO-UTIP | Наконечник датчика MPO и рукоятка передатчика для коммутационных шнуров и соединителей |
| FI1000-MPOAPC-UTIP | Наконечник датчика MPO/APC и рукоятка передатчика для коммутационных шнуров и соединителей |
| FI1000-1.25APC-TIP | 1,25 мм наконечник универсального видеодатчика APC для коммутационных шнуров |
| FI1000-MPOAPC-RT | ЗАПАСНОЙ АДАПТЕР MPO/MTP APC БЕЗ устройства перемещения |
| FI1000-MPO-RT | ЗАПАСНОЙ АДАПТЕР MPO/MTP БЕЗ устройства перемещения |
| NFC-IBC-1,25 мм | Очиститель IBC OneClick для разъемов LC и MU 1,25 мм и торцевых поверхностей (5 шт.) См. фото |
| NFC-IBC-2,5 мм | Очиститель IBC OneClick для разъемов SC, ST, FC, E2000 2,5 мм и торцевых поверхностей (5 шт.) См. фото |
| NFC-IBC-MPO | Очиститель IBC OneClick для разъемов MPO/MTP (5 шт.) См. Фото |
| NFC-Kit-Case-E | Расширенный набор для очистки оптики Enhanced Fiber Optic Cleaning Kit - включает очиститель IBC OneClick 1,25 мм, очиститель IBC OneClick 2,5 мм, очиститель IBC OneClick MPO, чистящий карандаш, куб для очистки и мягкий футляр. См. фото |
| Versiv-мал.-чехол | Маленький чехол для переноски Versiv См. фото |
Fluke Networks FI2-7000 FiberInspector Pro - видеомикроскоп на базе платформы Versiv для быстрой проверки состояния оптических портов и патч-кордов. Способен автоматически сертифицировать состояние коннектора по принципу «Прошел/ Не прошел»
Грязь на феруле коннектора является основной причиной повышенного затухания в ВОЛС. Грязь приводит к увеличению вносимых потерь, обратного отражения, а также наносит ущерб передающему оборудованию. Измерение с помощью рефлектометра помогут выявить эту проблему, но в большинстве случаях загрязненные соединения вносят большие погрешности в результаты измерений и увеличивают время тестирования. Чтоб избежать этих проблем, обе стороны соединения необходимо очищать и проверять с помощью микроскопа. Инспектировать необходимо даже новые коммутационные и пигтейлы, поскольку защитные колпачки на коннекторах не гарантируют отсутствие грязи. Чтобы избежать этой наиболее распространенной проблемы, необходимо обследовать коннектор с помощью видеомикроскопа и удалить все загрязнения перед его подключением к коммутационной панели или активному оборудованию.
Особенности микроскопа FI2-7000 FiberInspector Pro:
- Тестирование оптических коннекторов по принципу «Pass/Fail»
- Графическая индикация проблемных зон, загрязнений и повреждений поверхности коннектора
- Большой сенсорный экран
- Сертификация коннекторов в соответствии стандартам - IEC 61300-3-35
- Устранение человеческого фактора при проверке коннекторов
- Сохранение изображения состояния поверхности коннекторов

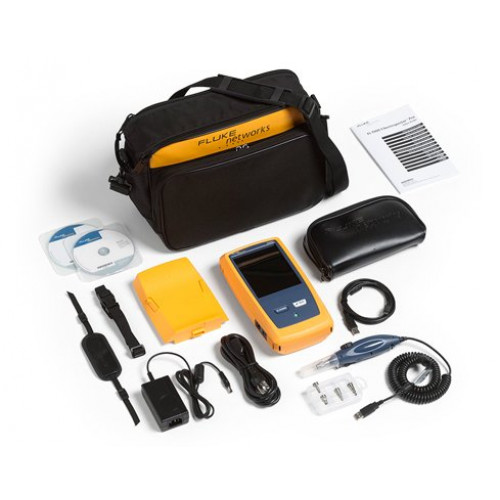

Комплект поставки FL-FI2-7000 INT
- Блок Versiv с аккумулятором;
- USB видеомикроскоп с 4-мя адаптерами в комплекте (адаптер LC, FC/SC, 1.25 и универсальный 2.5 мм);
- Заглушка для защиты заднего разъема базового блока Versiv;
- Зарядное устройство переменного тока;
- Плечевой ремень;
- USB-кабель;
- Компакт-диск с программным обеспечением LinkWare;
- Компакт-диск с руководством пользователя;
- Руководство по началу работы;
- Мягкая сумка для переноски.
