FL-MFTK-MM850-SM1310 MultiFiber Pro Kit - набор для тестирования ВОЛС с разъемами MPO (PM и LS 850 и 1310 нм)
- Производитель: Fluke Networks
- Код товара: FL-MFTK-MM850-SM1310
- Наличие: Под заказ
2125872р.
Технические характеристики Fluke Networks MultiFiber Pro
Внешние условия | ||
Рабочие температуры | -10 - +50 ºC | |
Температура хранения | -20ºC - 50ºC | |
Рабочая влажность | 95% (10 - +35 ºC) без образования конденсата | |
75% (35 - +45 ºC) без образования конденсата | ||
Неконтролируемо < 10 °C | ||
Рабочая высота над уровнем моря | 4 000 м | |
Высота над уровнем моря при хранении | 12 000 м | |
Вибрация | Случайно 2 G, 5 - 500 Гц | |
Измеритель оптической мощности (спецификации применимы при 23 ºC (73 ºF), если не указано иначе.) | ||
Тип детектора | InGaAs | |
Калиброванные длины волн | 850 нм, 1300 нм, 1310 нм, 1550 нм | |
Диапазон измерений | 0 - -50 дБм | |
Время проведения теста: | 6 секунды | |
Линейность измерений мощности | ±0,1 дБ | |
Погрешность измерения мощности | ±0,35 дБ | |
Воспроизводимость измерения мощности | < 0,10 дБ | |
Разрешение экрана, дБ или дБм | 0,01 | |
Единицы отображения мощности | dBm (дБм), mW (мВт), µW (мкВт) | |
Задаваемый пользователем предел потерь | 0,05 дБ до 50,0 дБ с шагом 0,05 дБ до 10,0 дБ и 0,1 до 50,0 дБ | |
Автоматическое определение длины волн | Да | |
Определение полярности | Определяет полярность A, B, C и Corning Plug & Play™ Universal Systems | |
Определение 2 кГц | Да | |
Хранение записей | 3000 записей, одна запись на одно оптоволокно (250 12-волоконные кабели) | |
Внешний интерфейс | Полноскоростной USB 2.0 | |
Оптический разъем | MPO-интерфейс для 12-волоконных, незакрепленных штекеров. Совместим с одномодовыми волокнами с длиной волны 62,5 мкм, 50 мкм. Разъем оснащен самозакрывающейся защитной крышкой. | |
Требование к питанию | 2 щелочные батарейки типа АА | |
Время работы от батареек | 30 часов (стандарт) | |
Автоматическое выключение питания | 10, 20, 30 или 60 минут (может быть отключено пользователем) | |
Предупреждение о низком заряде батареи | Мигающий индикатор низкого уровня заряда батарей | |
Размеры | 5,8 x 3,2 x 1,6 дюйма (14,7 x 8,0 x 4,0 см) | |
Масса | 10,9 унции (309 г) | |
Источники
850 нм источник | 1310 нм источник | 1550 нм источник | |
Тип источника излучения | Светодиодный | Лазер | |
Длина волны | ±30 нм | 1310 нм ± 20 нм | 1550 нм ± 20 нм |
Ширина спектра (полная ширина кривой распределения на уровне полумаксимума) | 50 нм (номинал) | 2 нм (номинал), 5 нм (максимум) | |
Минимальная выходная мощность | ≥ -24 дБм | ≥ -1 дБм | |
Стабильность | ≤±0,1 дБ свыше 8 часов4 | ≤±0,25 дБ свыше 8 часов5 | |
О безопасности лазера | IEC 60825-1:класс 1 | ||
Стандарт Encircled Flux | Соответствует TIA 455-526-14B, ISO/IEC 14763-3 и IEC 61280-4-1 для 50/125 мкм на оптическом разъеме источника. | NA | |
Оптический разъем | MTP/MPO -интерфейс для 12-волоконных unpinned коннекторов. Совместимость с волокнами 62,5 мкм и 50 мкм, только отличные от APC. Разъем оснащен самозакрывающейся защитной крышкой. | MTP/MPO -интерфейс для 12-волоконных unpinned коннекторов. Совместимость с волокнами 9 мкм, только APC. Разъем оснащен самозакрывающейся защитной крышкой. | |
4. 23°C, после 10 минут прогрева 5. 23°C, после 15 минут прогрева | |||
Режимы | Модуляция 2 кГц, автоматический выбор длины волны | ||
Требование к питанию | 2 щелочные батарейки типа АА | ||
Время работы от аккумулятора6 | >30 часов (стандарт) | ||
Автоматическое выключение питания | 10, 20, 30 или 60 минут (может быть отключено пользователем) | ||
Предупреждение о низком заряде батареи | Мигающий индикатор низкого уровня заряда батарей | ||
Размеры | 5,8 x 3,2 x 1,6 дюйма (14,7 x 8,0 x 4,0 см) | ||
Масса | 11,4 унции (323 г) | ||
Модели и аксессуары Fluke Networks MultiFiber Pro:
| Измеритель оптической мощности MultiFiber Pro с коннектором MPO | MFPOWERMETER |
| Светодиодный источник излучения с коннектором MPO MultiFiber Pro (850 нм) | MFMULTIMODESOURCE |
| Лазерный SM источник излучения MultiFiber Pro с коннектором MPO (1310 нм) | MF1310SOURCE |
| Лазерный SM источник излучения MultiFiber Pro с коннектором MPO (1550 нм) | MF1550SOURCE |
| Тестовый кабель MM TRC 1 м, MPO/MPO, Pinned/ Pinned, полярность типа В | TRC-MPO-PP-B |
| Тестовый кабель MM TRC 1 м, MPO/MPO, Unpinned/ Pinned, полярность типа В | TRC-MPO-UP-B |
| Тестовый кабель MM TRC 0,3 м, MPO/MPO, Unpinned/ Unpinned, полярность типа В | TRC-MPO-UU-B |
| Тестовый кабель SM TRC 1 м, MPO/MPO, Pinned/Pinned, полярность типа А | TRC-SM-MPOAPC-PP-A |
| Тестовый кабель SM TRC 1 м, MPOAPC/MPOAPC Unpinned/Pinned , полярность типа В | TRC-SM-MPOAPC-UP-A |
| Тестовый кабель SM TRC 0,3 м, MPOAPC/MPOAPC, Unpinned/ Unpinned, полярность типа A | TRC-SM-MPOAPC-UU-A |
| Отводящий шнур - разветвитель 1 м для разъема MM MPO Unpinned LC | BKC-MPO-ULC |
| Отводящий шнур - разветвитель 1 м для разъема MM MPO Unpinned SC | BKC-MPO-USC |
| Отводящий шнур - разветвитель 1 м для разъема SM MPOAPC Unpinned LCAPC | SBKC-MPOAPCU-LCAPC |
| Отводящий шнур - разветвитель 1 м для разъема SM MPOAPC Unpinned SCAPC | SBKC-MPOAPCU-SCAPC |
| Адаптер MPO полярность типа A для SM APC | ADP-MPO-A |
| Переходник MPO полярности типа В | ADP-MPO-B |
| Очистители OneClick для разъемов LC и MU 1,25 мм и коммутационных кабелей (5 шт) | NFC-IBC-1,25 мм |
| Очистители OneClick для разъемов SC, ST и FC 2,5 мм и коммутационных кабелей (5 шт) | NFC-IBC-2,5 мм |
| Устройство для очистки одним нажатием OneClick для разъема MPO/MPO (5 шт) | NFC-IBC-MPO |
| Комплект для очистки оптоволокна: очиститель OneClick для разъема 1,25 мм, очиститель OneClick для разъема 2,5 мм, очиститель OneClick для разъема MPO/MPO, растворяющий карандаш, чистящий куб и мягкий чехол | NFC-KIT-CASE-E |
Fluke Networks MultiFiber Pro (MFTK-MM850-SM1310) - комплект для тестирования волокон с MPO разъемами. Состоит из трех приборов: измеритель мощности MultiFiber Pro и два источника излучения с рабочей длиной волны 850 нм 1310 нм. Служит для измерения мощности оптического сигнала и потерь в линии. Тестирование происходит в 12 раз быстрее по сравнению с классическим методом использования шнуров-разветвителей и проверки каждого волокна по очереди.

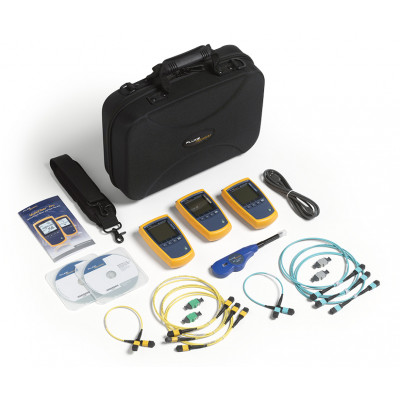

Комплект поставки:
- Измеритель мощности MultiFiber Pro
- Источник излучения MultiFiber Pro 850 нм
- Источник излучения MultiFiber Pro 1310 нм
- Тестовые шнуры
- Адаптеры MPO
- Чехол
Функциональные возможности:
- Автоматическое сканирование и тестирование всех волокон в разъемах MPO с помощью функции Scan All.
- Функция проверки правильности разводки по всему соединению волоконно-оптических магистралей MPO
- Наличие разъема MPO
- Удобный интерфейс позволяет легко интерпретировать результат теста и отображать данные всех 12 волокон.
- Диагностика линий MPO и детализация результатов теста одного волокна.
- Наличие защитной крышки разъема MPO
