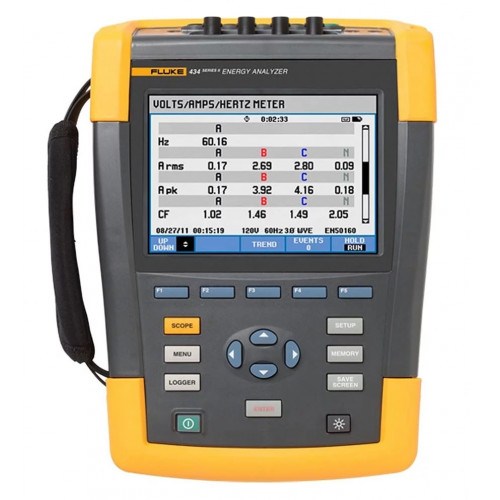

FLI-434/Basic Анализатора качества электроэнергии Fluke 434/Basic
- Производитель: Fluke Networks
- Код товара: FLI-434/Basic
- Наличие: Под заказ
435620р.
-
+
Основные функции:
Использование:
Основные функции Fluke 434-II/Basic
- Калькулятор потерь энергии. Измерение классической активной и реактивной мощности. Путем расчета дисбаланса и мощности гармоник определяется стоимость потерь тепла.
- Устранение неполадок в режиме реального времени. Прибор позволяет анализировать тенденции с помощью указателей и средств увеличения/уменьшения.
- Наивысший рейтинг безопасности в отрасли. Соответствует стандартам безопасности 600 В кат. IV/1000 В кат. III для использования на технологическом входе.
- Измерение всех трех фаз и нейтрали с помощью четырех токоизмерительных датчиков с удлиненным тонким гибким кабелем, который позволяет проникать в труднодоступные места (в комплект поставки не входят).
- Автоматический анализ тенденций. Каждое измерение всегда автоматически записывается, без какой-либо настройки.
- Мониторинг системы. На одном экране отображается 10 параметров качества электроэнергии в соответствии со стандартом качества энергии EN50160.
- Функция регистрации. Позволяет выполнять настройку для любых условий тестирования благодаря памяти на 600 параметров с определяемыми пользователем интервалами.
- Просмотр графиков и генерация отчетов. В комплект входит программное обеспечение для анализа.
- Измерение унифицированной мощности: запатентованная компанией Fluke система измерения унифицированной мощности (UPM) обеспечивает наиболее полное представление доступной мощности в результате следующих действий:
- параметры по стандартам Classical Power (Steinmetz 1897) и IEEE 1459-2000 Power
- детальный анализ потерь
- анализ дисбаланса
- Расчеты UPM (унифицированной мощности) используются для расчета потерь энергии в денежном выражении, вызываемых ухудшением качества электроэнергии. Вычисления этих значений и других специфических параметров производятся калькулятором потерь энергии, который окончательно определяет, сколько теряется денег из-за потерь энергии в аппаратуре.
- AutoTrend - быстрый просмотр зависимостей изменения параметров во времени: уникальная функция AutoTrend дает возможность быстро получить доступ к информации об изменениях параметров во времени. времени, или вручную запускать обработку. Для всех трех фаз и нейтрали можно быстро просмотреть изменения во времени напряжения, тока, частоты мощности, гармоник или фликера. Даже во время продолжения регистрации показаний можно проанализировать эти изменения в фоновом режиме с помощью курсоров и функции увеличения. Все отображаемые показания автоматически и непрерывно записываются, при этом нет необходимости задавать пороговые уровни, временные периоды или вручную запускать измерение. Для всех трех фаз и нейтрали можно быстро просмотреть временные зависимости напряжения, тока, частоты мощности, гармоник или фликера. Даже в процессе регистрации показаний в фоновом режиме можно проанализировать изменения при помощи курсоров и функции увеличения.
- Мониторинг системы - быстрая проверка рабочих характеристик системы на соответствие стандарту EN50160: одним нажатием кнопки уникальная функция мониторинга системы даст обзор функционирования системы энергоснабжения и проверит соответствие мощности на входе ограничениям, которые накладываются стандартом EN50160 или вашими собственными требованиями. Весь обзор выводится на один экран, на котором полосы, кодированные цветом, четко указывают, какие параметры вышли за пределы заданных ограничений.
Технические характеристики Fluke 434-II/Basic
| Входные характеристики | |||
| Входы напряжения | |||
| Число входов | 4 (3 фазы + нейтраль), сопряжение по постоянному току | ||
| Максимальное входное напряжение | 1000 В (среднеквадратичное значение) | ||
| Диапазон номинального напряжения | Избираемое, от 1 В до 1000 В по IEC61000-4-30 | ||
| Максимальное пиковое измеряемое напряжение | 6 кВ (только в режиме переходных процессов) | ||
| Полное входное сопротивление | 4 МОм / 5 пФ | ||
| Полоса пропускания | > 10 кГц, до 100 кГц для режима переходных процессов | ||
| Масштаб | 1:1, 10:1, 100:1, 1000:1, 10000:1, а также настраиваемый масштаб | ||
| Токовые входы | |||
| Число входов | 4 (3 фазы + нейтраль), сопряжение по постоянному или переменному току | ||
| Тип | Трансформатор тока, подсоединяемый без разрыва цепи, с мВ/А выходом или i430flex-TF | ||
| Номинальный диапазон входного сигнала |
| ||
| Выбор диапазона |
Примечание: положение чувствительность x10 обеспечивает более высокое разрешение, но сокращает диапазон. Поддерживаются только сигналы перем. тока; постоянные компоненты блокируются. | ||
| Полное входное сопротивление | 1 МОм | ||
| Полоса пропускания | > 10 кГц | ||
| Масштаб | 1:1, 10:1, 100:1, 1000:1, 10000:1, а также настраиваемый масштаб | ||
| Номинальная частота | 50 Гц, 60 Гц | ||
| Погрешность, разрешение и диапазон измерений | |||
| Режим Напряжение, сила тока, частота | Диапазон измерений | Разрешение | Погрешность |
| В (среднеквадратическое напряжение) (переменное + постоянное) |
|
|
|
| Впик. | 1 - 1400 Впик. | 1 В | 5% от номинального напряжения |
| В(среднквадр.значение)½ | 1 - 1000 В фаза-нейтраль | 0,1 В | ± 1% от номинального напряжения |
| Восн.сост. | 1 - 1000 В фаза-нейтраль | 0,1 В | ± 0,5% от номинального напряжения |
| Пик-фактор напряжения (CF) | 1,0 - > 2,8 | 0,01 | ± 5% |
А (среднеквадр.значение) (перем.ток + пост.ток)
|
|
|
|
|
|
|
|
| А, ток пик-фактора (CF) | 1 - 10 | 0,01 | ± 5% |
A(среднеквадр.значение)½
|
|
|
|
Afund
|
|
|
|
Гц2
|
|
|
|
| Электропитание | Диапазон измерений | Разрешение | Погрешность |
Мощность (ВA, ВAреакт)
|
|
|
|
| Коэффициент мощности (Cos ϕ / DPF) | 0 - 1 | 0,001 | ± 0,1% в условиях номинальной нагрузки |
| Энергия | Диапазон измерений | Разрешение | Погрешность |
| кВт/час (кВА,час, кВАреакт/час) i430flex-TF 10x | Зависит от масштабирования клещей и номинала напряжения | ± 1% ± 10 единиц счета | |
| Потери тепла i430flex-TF 10x | Зависит от масштабирования клещей и номинала напряжения | ± 1% ± 10 единиц счета Без учета погрешности сопротивления линии | |
| Гармоники | Диапазон измерений | Разрешение | Погрешность |
| Порядковый номер гармоники (n) | Постоянный ток, группирование 1-50: группы гармоник в соответствии с IEC 61000-4-7 | ||
| Порядковый номер интергармоники | Выкл., группирование 1-50: подгруппы гармоник и интергармоник в соответствии с IEC 61000-4-7 | ||
| %f напряжения | 0,0 - 100,0% | 0,1 % | ± 0,1% ± n x 0,1% |
| %r напряжения | 0,0 - 100,0% | 0,1 % | ± 0,1% ± n x 0,4% |
| Абсолютное напряжение | 0,0 - 1000 В | 0,1 В | ± 5% (*) |
| THD напряжения | 0,0 - 100,0% | 0,1 % | ± 2,5% |
| *) ± 5 % if ≥ 1 % номинального напряжения; ± 0.05 % of номинального напряжения, если < 1% номинального напряжения. | |||
| %f тока | 0,0 - 100,0% | 0,1 % | ± 0,1% ± n x 0,1% |
| %r тока | 0,0 - 100,0% | 0,1 % | ± 0,1% ± n x 0,4% |
| Абсолютный ток | 0,0 - 600 А | 0,1 А | ± 5% ± 5 единиц счета |
| THD тока | 0,0 - 100,0% | 0,1 % | ± 2,5% |
| %f или %r мощности | 0,0 - 100,0% | 0,1 % | ± 0,1% ± n x 0,4% |
| Абсолютная мощность | Зависит от масштабирования клещей и номинала напряжения | ± 5% ± n x 2% ± 10 единиц счета | |
| THD мощности | 0,0 - 100,0% | 0,1 % | ± 5% |
| Сдвиг фаз | -360º - +0º | 1º | ± n × 1º (8) |
| Мерцание | Диапазон измерений | Разрешение | Погрешность |
| Plt, Pst, Pst (1 мин) Pinst | 0,00 - 20,00 | 0,01 | ± 5% |
| Дисбаланс | Диапазон измерений | Разрешение | Погрешность |
| % напряжения | 0,0 - 20,0% | 0,1% | ± 0,1% |
| % тока | 0,0 - 20,0% | 0,1% | ± 1% |
| Управляющие сигналы сети | Диапазон измерений | Разрешение | Погрешность |
| Пороговые уровни | Пороговые уровни, пределы и продолжительность сигналов программируются для двух отдельных частот сигнала | ||
| Частота сигнала | 60 - 3000 Гц | 0,1 Гц | |
| Относительное напряжение % | 0% .. 100% | 0,1 % | ± 0,4% |
| Абсолютное напряжение (среднее за 3 сек.) | 0,0 - 1000 В | 0,1 В | ± 5% от номинального напряжения |
| Общие характеристики | |||
| Корпус |
| ||
| Дисплей |
| ||
| Память |
| ||
| Часы реального времени | Метка даты и времени для режима "Тенденция", отображение переходного процесса, монитор системы и регистрация событий | ||
| Интерфейсы |
| ||
| Питание |
| ||
| Время работы от аккумулятора BP290 |
| ||
| Время зарядки аккумулятора BP290 | 2,5 час до 95 % (при выключенном анализаторе) | ||
| Рабочая температура | от 0 °C до +40 °C | ||
| Габаритные размеры | 265 x 190 x 70 мм | ||
| Вес | 2 кг с учетом стандартного аккумулятора | ||
Применение Fluke 434-II/Basic
- Монетизация электроэнергии — вычисление потерь энергии из-за ее низкого качества в денежном выражении
- Оценка электроэнергии — вычисление улучшений до и после установки в потреблении энергии для регулировки энергосберегающих устройств
- Устранение основных неполадок — быстрая диагностика на экране для восстановления работы сети
- Профилактика — обнаружение и предотвращение проблем с качеством электроэнергии до того, как они приведут к простою
- Долгосрочный анализ — выявление сложных для обнаружения и нерегулярных проблем
- Изучение нагрузок — проверка возможностей электрической системы перед добавлением нагрузок
Анализатор качества электроэнергии Fluke 434-II/Basic является идеальным инструментом для сбора статистической информации по качеству электроэнергии. С помощью функции калькулятора потерь электроэнергии анализатор измеряет стоимость нерационально расходуемой энергии из-за плохого качества в финансовом выражении. Возможность монетизации электроэнергии позволяет определять участки с наибольшими потерями энергии и подбирать возможные решения энергосбережения. Благодаря базовым функциям оценки качества электроэнергии вы получаете универсальный инструмент для поиска и устранения неисправностей.
Комплект поставки
- Анализатор качества электроэнергии Fluke 434-II
- Наручный ремешок
- Сетевой адаптер BC430
- Шнур питания
- Аккумуляторная батарея Li-ion BP290
- Комплект тестовых проводов с зажимами "крокодил" TLS430 (5 шт.)
- Комплект цветных наклеек WC100
- Карта памяти SD 8 Гб
- Программное обеспечение PowerLog на CD (включает руководство по эксплуатации в PDF формате)
- Кабель USB-A/мини-USB-B
- Мягкий футляр для переноски C1740
