HAR-TS30 Тестовая трубка TS30

Технические характеристики:

Технические характеристики Fluke Networks TS30

Электрическая часть
Возвратные потери	>14 децибел (см. 600 Ω)
Диапазон линейного тока	15 мА - 120 мА
Сопротивление непрерывному потоку (Режим разговора)	275 Ω типичный при 20 мA
Импеданс режима монитора	>120 000 Ω 300 Гц к 3400 Гц
Выход импульсного набора
Частота импульсов	10 импульс в секунд
Открыт/Близкое соотношение	60/40
Интервал между цифрами	800 мсек %, -10%
Сопротивление при открытом импульсе	> 200 000 Ом
Защита против перенапряжения переменного тока	TS30 выдерживает до 250 В действующего напряжения на всех испытательных выводах
Наибольшая акустическая мощность приемника	< 120 дБ SPL
DTMF Мощность частот тона Ошибка частоты тона	Максимум ITU-T Q.23 ±1,5%
Уровень тонального сигнала
Высокая группа Низкая группа	-4 дБм (в 600 Ω) -6 дБм (в 600 Ω)
Расхождение между высоким и низким тоном	2 дБ +1 дБ
Последний набранный номер (Тон/Импульс)
Объем памяти Сохранение памяти	23 цифры, 8-минутный номинал
Продолжительность вспышки	600 мсек ±100 мсек
Громкость звонка	> 70 дБА при 1 метре
Эквивалент звонка (REN)	0,14
Измерения	25,5 x 7,2 x 8,5 см
Масса	0,476 кг
Внешние условия
Температура работыХранение	-20°C до +60°C -40°C до +66°C
Относительная влажность	5% - 95%
Безопасность
Электрическая телекоммуникация	TNV-3
Классификация безопасности	IP54
Использованные регулирующие стандарты
	47 CFR Часть 15, Подчасть B
	ICES-003 Издание 3
	AS/NZS 3548
	Директива EMC 89/336/EEC, EN 55022:98, EN 61326:97, A1:98 Прил. C, EN 61000-4-2,
	EN 61000-4-3
	Директива LV 73/23/EEC, EN 610010.1 (1993)
Сертификаты и соответствия
	Соответствует действующим требованиям Европейского союза.
	CAN/CSA-C22.2 No. 60950-1-03 CAN/CSA-C22.2 No. 1 010,1-92 CSA-C22.2
	No. 1010.1B-97, UL/ANSI 3111-1

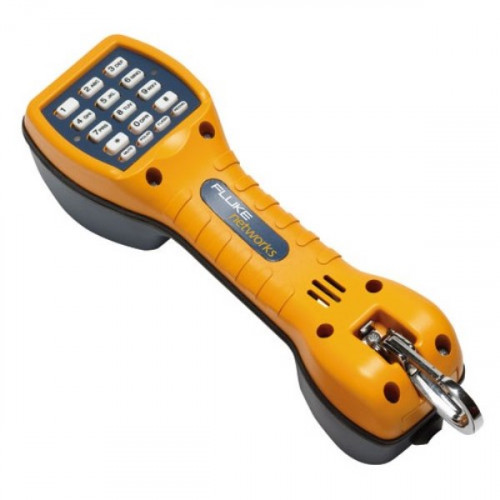

Fluke Networks TS30 - водонепроницаемая и противоударная тестовая трубка монтера. Оснащена встроенным двусторонним громкоговорителем, автоматическое регулирование речевых уровней и приемником, совместимым со слуховыми аппаратами. Имеет функцию слышимого электронного звонка для обратных вызовов и повторного набора номера. Поликарбонатный корпус высокой ударостойкости и защита от воды, делают трубку TS30 надежным инструментом в любых тяжелых условиях.

• Звуковой сигнал при вызове
• Высокоомное подключение «монитор»
• Индикация полярности линии
• Тональный и импульсный режим
• Повтор последнего номера
• Кнопка отключения микрофона (Mute)
• Защита от повышенного напряжения
• Защита от повышенного тока
• Ударопрочность
• Защита от дождя

Сравнительная таблица тестовых трубок Fluke Networks:

	TS54 TDR	TS52 PRO	TS25D	TS22A	TS30	TS19
Основные функции
Звуковой сигнал при вызове	+	+	+	+	+	+
Высокоомное подключение «монитор»	+	+	+	+	+	+
Индикация полярности линии	+	+	+	+	+	+
Тональный и импульсный режим	+	+	+	+	+	+
Повтор последнего номера	+	+	+	+	+	+
Сохранение номеров в памяти	+	+	+	+
Дополнительные функции
Обнаружение обрывов, КЗ, (TDR)	+
LCD экран с подсветкой	+	+	+
Определение номера абонента	+	+	+
Кнопка Mute	+	+	+	+	+
Кнопка паузы	+	+	+	+
Батареи для питания динамика	+	+	+	+
Громкоговоритель (односторонний)	+	+	+	+
Спикерфон (двухсторонняя связь)	+	+		+
Разъем для гарнитуры	+		+
Соответствует Bellcore	+	+		+	+
Защитная блокировка данных	+	+	+
Подавление блокировки данных	+	+	+
Технология фильтрации DSL/POTS	+	+	+
Измерение/индикация напряжения	+	+	+
Измерение/индикация тока	+	+	+
Измерение частоты
Блокировка и преодоление высокого импеданса (DataSafe Pro)	+	+	+
Декодирование цифр DTMF	+	+	+
Тональный генератор	+		+
Подача разговорного напряжения			+
Защитные функции
Защита от повышенного напряжения	+	+	+	+	+
Защита от повышенного тока	+	+	+	+	+
Ударопрочность	+	+		+	+
Защита от дождя	+	+		+	+
Водонепроницаемость (MIL-STD-810E)	+	+
