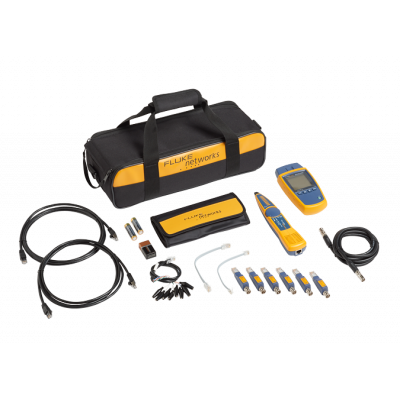

MS2-KIT Кабельный тестер MicroScanner2 Professional Kit
- Производитель: Fluke Networks
- Код товара: MS2-KIT
- Наличие: Доступно для заказа
120740р.
-
+
Технические характеристики:
Использование:
Технические характеристики Fluke Networks Microscanner 2:
| Разъемы для тестирования | Витая пара: UTP, FTP, 8-контактный модульный разъем SSTP, подходит для 8-контактных модульных штекеров (RJ45) и 4-контактных модульных штекеров (RJ11); Коаксиальные разъемы: F-соединитель для кабелей 75 Ω, 50 Ω, 93 Ω |
| Контроль кабелей | Длина 460 м, схема соединения стандарта TIA-568A/B, дистанционные ID-локаторы; отображает результаты на одном экране |
| Генератор тонального сигнала | Цифровой сигнал генератора IntelliTone: 500 кГц; Аналоговые сигналы: 400 Гц, 1 кГц |
| Определение PoE | Прибор запрашивает у активного оборудования и проверяет наличие питания по Ethernet (PoE, в соответствии с требованиями 802.3af) |
| Тестирование порта Ethernet | Паспортная скорость портов Ethernet 802.3 (10/100/1000) |
| Источник питания | Тип батареек: 2 щелочные батарейки типа AA (NEDA 15A, IEC LR6). Время работы батарей: 20 часов работы при нормальной эксплуатации Другие совместимые типы аккумуляторов: 2 батарейки типа AA - фото-литиевые, никель-метал-гидридные NiMH, никель-кадмиевые NiCD |
| Размеры | 7,6 см x 16,3 см x 3,6 см |
| Масса | 363 г |
| Дисплей | Монохромный жидкокристаллический дисплей (LCD) с подсветкой |
| Калибровка | NVP с возможностью пользовательских настроек для витой пары или коаксиального кабеля; определяет номинальную скорость распространения при известной длине кабеля |
| Рабочая температура | 0 °C до 45 °C |
| Температура хранения | -20 °C до +60 °C |
| Рабочая влажность | 90 % (10°C до 35 °C) |
| Удары/Вибрация | Соответствует требованиям MIL-PRF-28800F для случайной вибрации класса 2; прошел тест на падение с высоты 1 м с адаптером схемы соединения и без него |
| Безопасность | EN 61010-1 2-е издание |
| Высота над уровнем моря | 4000 м; хранение: 12000 м |
| Электромагнитная совместимость | EN 61326-1 |
| Сертификаты компании | Стандарт N10140 C-Tick EMC; FCC часть 15, класс А; Требования Европейского Союза к охране окружающей среды, степень загрязнения 2 |
| Гарантия | Один год |
Проверка длины кабеля и поиск повреждения.
Fluke Networks MS2-KIT - расширенный комплект кабельного тестера MicroScanner2 для поиска и устранения неисправностей в витой паре, телефонном и коаксиальном кабеле. Набор дополнительно содержит индуктивный щуп для «прозвонки» кабеля, удаленные идентификаторы № 2-7, патч-корды и жесткий кейс для безопасной транспортировки. Простой и понятный интерфейс пользователя, отображает всю информацию на одном экране и позволяет специалистам выполнять свою работу проще, быстрее и точнее.
Прибор выполняет полный спектр базовых тестов для диагностики кабеля: правильность разводки, место и характер повреждения (обрыв, короткое замыкание, перепутанные пары или жилы). Благодаря встроенному рефлектометру, тестер может измерять длину линии и расстояние до повреждения. Для более точной оценки длины витой пары разных категорий, у пользователя есть возможность установки коэффициента распространения импульса. Fluke Networks MicroScanner2 позволяет определить подключение линии к коммутатору, скорость передачи данных сети Ethernet, наличие напряжения PoE, генерировать в линию тональный сигнал.
Функциональные особенности MS2-KIT:
- Тестирование витой пары UTP, FTP, SSTP, телефонных и коаксиальных кабелей 75 Ω, 50 Ω, 93 Ω
- Определение обрыва, короткого замыкания, перепутанных пар и жил
- Измерение длины кабеля и расстояния до повреждения
- Идентификация типа соединения 10/100/1000 Base T
- Определение наличие Power of Ethernet (PoE)
- Идентификация активного оборудования: ПК или концентратора (Hub)
- Отображение состояния сетевых устройств;
- Цифровой и аналоговый генератор для идентификации кабеля или порта
- Тестирование патч-кордов
- Индикатор низкого заряда батареи
- Работа от двух батарей АА
- Защитный резиновый чехол
- Возможность идентификации кабеля и портов с помощью индуктивного щупа
- Быстрый поиск нужных портов или розеток с помощью удаленных идентификаторов № 2-7
- Безопасная транспортировка благодаря жесткому кейсу
- Максимальная длина измеряемого кабеля : 460 м
- Разрешение по растоянию: 0,3 м
- Уровень точности: ± 4% или 0,6 м (какое значение больше) в зависимости от корректности установки NVP. Уточняйте значение NVP у производителя так как сам прибор не может его определять (данный параметр влияет только на точность определения длинны). В пользовательских настройках можно подобрать оптимальное значение NVP исходя из известной фактической длинны кабеля. Для корректного выставления NVP рекомендуется использовать кабель длиной не менее 15 метров.

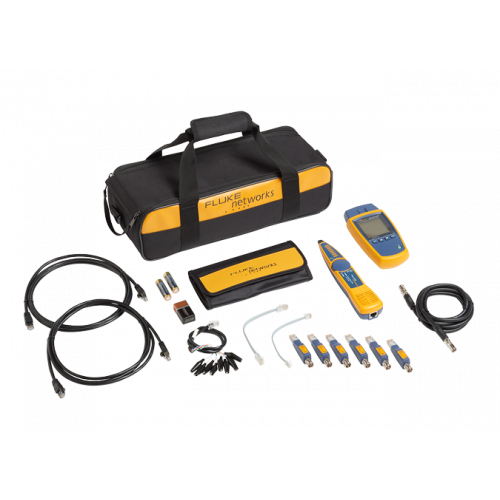

Комплект поставки MS2-KIT:
- Тестер MicroScanner2 - 1шт
- Ответная часть - 1шт
- Щуп IntelliTone 200 - 1шт
- Идентификаторы розеток № 2-7 - 6шт
- Патч-корд RJ45 - RJ45 - 1 шт
- Патч-корд с RJ11 - RJ11 - 1шт
- Коаксиальный патч-корд - 1шт
- Шнур-переходник RJ45 на восемь зажимов типа «крокодил» - 1шт
- Батарея питания 9В - 1шт
- Батареи питания АА - 2шт
- Сумка для аксессуаров - 1шт
- Мягкая сумка для переноски - 1шт
Модели и комплектации Fluke Networks Microscanner 2:
| MS2-100 | MS2-KIT | MS2-TTK |
|---|---|---|
|
|
|
