FLI-1630-2 БЕСКОНТАКТНЫЙ ИЗМЕРИТЕЛЬ СОПРОТИВЛЕНИЯ ЗАЗЕМЛЕНИЯ И ТОКА УТЕЧКИ, FLUKE-1630-2
- Производитель: Fluke Networks
- Код товара: FLI-1630-2
- Наличие: Под заказ
162572р.
Техические характеристики Fluke 1630-2
| Сопротивление контура заземления | ||
| Диапазон | Погрешность 1 ± (% от показания + ед. счета в Ом) | |
| от 0,025 Ом до 0,249 Ом | 1,5% + 0,02 Ом | |
| от 0,250 Ом до 0,999 Ом | 1,5% + 0,05 Ом | |
| от 1,000 Ом до 9,999 Ом | 1,5% + 0,10 Ом | |
| от 10,00 Ом до 49,99 Ом | 1,5% + 0,30 Ом | |
| от 50,00 Ом до 99,99 Ом | 1,5% + 0,50 Ом | |
| от 100,0 Ом до 199,9 Ом | 3,0% + 1,0 Ом | |
| от 200,0 Ом до 399,9 Ом | 5,0% + 5,0 Ом | |
| от 400 Ом до 599 Ом | 10,0% + 10 Ом | |
| от 600 Ом до 1500 Ом | 20,00% | |
| 1 Сопротивление контура без учета индуктивности, по центру проводника и перпендикулярно зажиму | ||
| Измерение тока утечки контура заземления (мА) | ||
| Автоматический выбор диапазона, 50/60 Гц, истинное среднеквадратическое значение, коэффициент формы CF ≤ 3 | ||
| Диапазон | Разрешение | Погрешность 1 ± (% от показания + ед. счета в мА) |
| От 0,200 до 3,999 мА | 1 мкА | 2,0% + 0,05 мА |
| от 4,00 до 39,99 мА | 10 мкА | 2,0% + 0,03 мА |
| от 40,0 до 399,9 мА | 100 мкА | 2,0% + 0,3 мА |
| от 0,400 до 3,999 A | 1 мА | 2,0% + 3 мА |
| от 4,00 до 39,99 А | 10 мА | 2,0% + 30 мА |
| 1 Применимо к частоте сигнала | ||
| ||
| Электрические характеристики | ||
| Максимальное напряжение на контуре заземления | 1000 В | |
| Тип элементов питания | щелочная батарея типа AA IEC/EN LR6 (x4) | |
| Время работы от батареи | более 15 часов* | |
| * в режиме измерения сопротивления заземления с выключенной подсветкой и выключенным режимом радиосвязи | ||
| Диапазон частот | от 40 Гц до 1 кГц | |
| Класс защиты от проникновения | IEC/EN 60529: IP30 с закрытыми зажимами | |
| ЖК дисплей | цифровые показания | 9999 отсчетов |
| частота обновления | 4 раза в секунду | |
| Рабочая температура | от -10°C до +50°C | |
| Температура хранения | от -20 °C до 60 °C | |
| Рабочий диапазон влажности | без конденсации (< 10 °C) (< 50 °F) | |
| отн. влажность ≤ 90% (при температуре от 10 до 30 °C [от 50 до 86 °F]) | ||
| отн. влажность ≤ 75% (при температуре от 30 до 40 °C [от 86 до 104 °F]) | ||
| отн. влажность ≤ 45% (при температуре от 40 до 50 °C [от 104 до 122 °F]) | ||
| (без конденсации) | ||
| Высота над уровнем моря при эксплуатации | 2 000 м | |
| Высота над уровнем моря при хранении | 12 000 м | |
| Эталонная температура | 23 ± 5 °C (73 ± 9 °F) | |
| Температурный коэффициент | 0,15 % × (указанная погрешность) / 1 °C (для значений температуры < 18 °C или > 28 °C [< 64,4 °F или > 82,4 °F]) | |
| Индикация перегрузки | OL | |
| Объем памяти для регистрации данных | не менее 32 760 измерений | |
| Интервал регистрации данных | от 1 секунды до 59 минут и 59 секунд | |
| Годичная точность показаний дисплея с эталоном сопротивления контура | ||
| Исходное сопротивление (Ом) | Минимум | Максимум |
| 0,474 | 0,417 | 0,531 |
| 0,5 | 0,443 | 0,558 |
| 10 | 9,55 | 10,45 |
| 100 | 96 | 104 |
| Безопасность | ||
| Общие сведения | IEC/EN 61010-1: Степень загрязнения 2 IEC/EN 61557-1 | |
| Измерение | IEC/EN 61010-2-032: КАТ. IV 600 В / КАТ. III 1000 В | |
| Токоизмерительные клещи для измерения тока утечки | IEC/EN 61557-13: Класс 2, ≤30 А/м | |
| Сопротивление относительно земли | IEC/EN 61557-5 | |
| Эффективность защитных мер | IEC/EN 61557-16 | |
| Электромагнитная совместимость (ЭМС) | Международные нормы | IEC/EN 61326-1: Переносные источники электромагнитного излучения |
| СИСПР 11: Группа 1, Класс Б, IEC/EN 61326-2-2 | ||
| Корея (KCC) | Оборудование класса A (промышленное вещательное оборудование и оборудование связи) | |
| США (FCC) | 47 CFR 15 подраздел B. Настоящий прибор освобождается от лицензирования согласно пункту 15.103 | |
| Беспроводная радиосвязь | ||
| Диапазон частот | от 2412 до 2462 МГц | |
| Выходная мощность | < 10 мВт | |
| Радиочастотная сертификация | FCC ID:T68-FBLE IC:6627A-FBLE | |
| Общие технические характеристики | ||
| Максимальный размер проводника | приблизительно 40 мм | |
| Размеры (Д x Ш x В) | 283 x 105 x 48 мм (11,1 x 4,1 x 1,9 дюйма) | |
| Масса | 0,88 кг | |
| Гарантия | один год | |

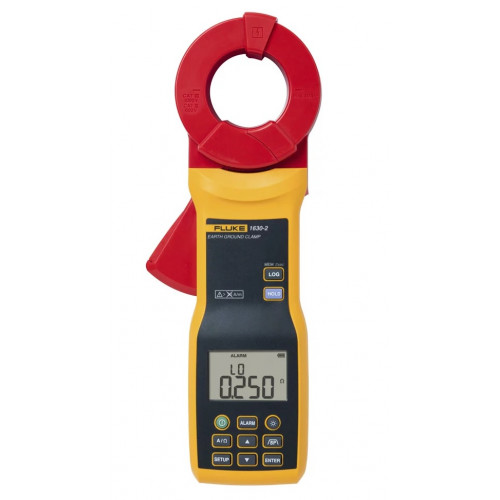

Прибор Fluke 1630-2 Earth Ground Clamp — это портативные клещи с питанием от батареи, измеряющие сопротивление заземления без вспомогательных заземляющих стержней и ток утечки в цепях переменного тока. Клещи используются для систем с несколькими контурами заземления и не требуют отключения проверяемого контура заземления.
Клещи позволяют проводить:
- тестирование сопротивления заземления и утечки тока в цепях переменного тока опор линий высокого напряжения, зданий, телефонных подстанций и радиопередатчиков,
- проверку систем молниезащиты.
Fluke 1630-2 измеряет сопротивление контура заземления для систем с большим количеством заземлителей с помощью зажима с двумя встроенными измерительными контурами. Этот метод испытаний исключает опасную и трудоемкую работу по отключению от системы измеряемых электродов, а также процесс поиска подходящих мест для вспомогательных испытательных электродов. Вы также можете выполнить измерение сопротивления заземления в местах, которые ранее были трудными: внутри зданий, на оторах ЛЭП или в местах, где у вас нет доступа к земле для установки вспомогательных испытательных электродов.
Возможность проверки компонентов системы заземления в труднодоступнх местах, в том числе в помещениях, или установках, которые полностью заасфальтированы и не допускают использования дополнительных измерительных электродов. Измерение проводится без отключения измеряемых электродов от системы заземления.
Основные функции
- Измерение переменного тока утечки на землю (бесконтактное до 40 А)
- Измерение сопротивления заземлителей (бесконтактное без отсоединения электродов от системы заземления до 1500 Ом)
- Регистрация измерений
- Прибор экономит время, автоматически записывая данные с предварительно установленными интервалами, и сохраняет до 32 760 измерений в памяти с установленным интервалом регистрации.
- Настраиваемые пороги индикации предельных значений
- Настраиваемая функция фильтра удаляет нежелательный шум при измерении переменного тока утечки.
Комплект поставки
- Клещи Fluke 1630-2 Earth Ground Clamp
- Щелочные батареи AA, IEC LR6 (4 шт.)
- Контур для проверки/измерения сопротивления
- Информация по безопасности и краткое справочное руководство
- Футляр для переноски
